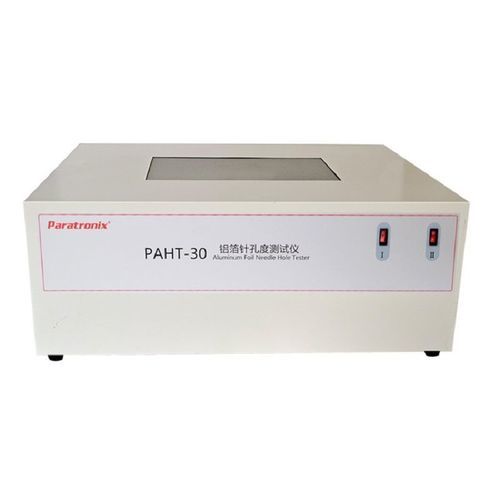

Aparato de control de defectos de superficie PAHT-30

para la detección de fugaspara aplicaciones industrialeseléctrico

Introducción
El Probador de grado de agujeros en lámina de aluminio PAHT-30 es un instrumento profesional diseñado para la detección de perforaciones en láminas de aluminio según los esquemas de detección estipulados en las normas GB y la farmacopea. Está pensado para la inspección de láminas de aluminio utilizadas en el envasado farmacéutico y alimentario.

Principio
En el entorno definido y con la iluminación de caja luminosa especificada por las normas, se observa la transmitancia de luz a través de las perforaciones para contar los agujeros y medir su tamaño mediante la mesa de inspección.

Características

• Potencia de fuente de luz seleccionable: 15W, 30W, 45W
• Revestimiento de vidrio de alta transmitancia para mejor observación
• Aumentos ópticos: 40X HD mencionado en características y 80X según parámetros técnicos

Parámetros técnicos
Potencia de la fuente de luz: 15W, 30W, 45W (tres niveles opcionales)
Aumento: 80X
Valor mínimo de resolución / iluminación: 1200Lux–1500Lux
Resolución ambiental de aplicación (valor de rejilla): 0.01 mm
Abertura máxima medible: 4 mm
Tamaño de la ventana de visualización: 400×250 mm
Dimensiones exteriores (L×A×H): 800×600×300 mm
Peso neto: 24 kg

Normas
GB/T 3198-2010, GB/T 22638.2-2008, YBB 00152002-2015

Especificaciones

• Modelo: PAHT-30
• Opciones de potencia de la fuente: 15W / 30W / 45W
• Aumento: 80X (técnico) / 40X HD (mencionado)
• Resolución mínima / iluminación: 1200Lux–1500Lux
• Resolución ambiental de aplicación: 0.01 mm
• Abertura máxima de medición: 4 mm
• Ventana de visualización: 400×250 mm
• Dimensiones: 800 × 600 × 300 mm (L × A × H)
• Peso neto: 24 kg
• Vidrio de alta transmitancia
• Diseñado para cumplir los esquemas de detección de perforaciones GB y de la farmacopea para envases farmacéuticos y alimentarios
