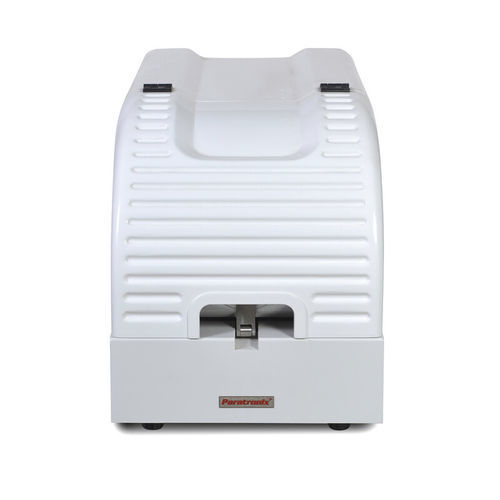

Permeámetro OTR-D3

Introducción
El comprobador de permeabilidad al oxígeno OTR-D3 se fabrica según el método de sensor culombométrico y está diseñado para medir la permeabilidad al oxígeno de materiales de barrera media y alta, como películas plásticas, películas compuestas, láminas y papeles empleados en embalajes alimentarios, farmacéuticos, de dispositivos médicos, de productos de consumo y electrónicos.

Características

• Método culombométrico con sensor infrarrojo de alta precisión para asegurar la exactitud de la medición.
• Control automático de humedad y temperatura para mantener un entorno de ensayo estable.
• Operación controlada por PC mediante software dedicado e interfaz intuitiva.
• Visualización en tiempo real de datos y curvas de permeación.
• Tres cámaras de ensayo independientes para probar simultáneamente 3 muestras.
• Inicio automático de la prueba con un solo clic para simplificar el proceso.
• Diseño patentado de purga de tuberías que garantiza la limpieza del gas portador y alta eficiencia de ensayo.
• Tecnología de sellado anti-fugas de las muestras para mejorar el rendimiento de cierre de las cámaras.
• Compatibilidad opcional con trazabilidad de datos y gestión de derechos para cumplimiento en la industria farmacéutica.

Tabla de especificación técnica (Artículo : Parámetro)
Artículo: Parámetro
Modelo: OTR-D3
Rango de medición (película): 0,01～6500 (cc/㎡·24h)
Resolución: 0.001
Área de permeación: 50 cm2 (personalizable)
Espesor de la muestra: <3 mm (se requieren accesorios para muestras más gruesas)
Cantidad de muestras: 3
Modo de prueba: sensor independiente por cámara
Rango de control de temperatura: 15℃～55℃ (opcional)
Precisión del control de temperatura: ±0.1℃
Gas portador: nitrógeno de alta pureza 99,999% (suministrado por el usuario)
Flujo de gas portador: 0～100 mL/min
Presión de la fuente de aire: ≥0,2 MPa
Tamaño del puerto: tubo metálico 1/8 pulg
Dimensiones del instrumento: 740 mm (L) × 415 mm (A) × 430 mm (H)
Alimentación: AC 220V 50Hz
Peso neto: 50 kg

Principio de prueba
La muestra preacondicionada se sujeta en la celda de ensayo. El oxígeno (o aire) fluye por un lado de la muestra mientras que una corriente de nitrógeno de alta pureza fluye por el otro. Las moléculas de oxígeno que atraviesan la muestra se transportan al sensor culombométrico, que analiza la concentración de oxígeno y calcula la tasa de transmisión de oxígeno y los parámetros relacionados.

Normas de ensayo

• ASTM D3985
• ASTM F2622
• ASTM F1307
• ASTM F1927
• ISO 15105-2
• JIS K7126-B

Configuración

• Configuración estándar: instrumento principal, muestreador, válvula reductora de presión para cilindro de nitrógeno/oxígeno, grasa de vacío Dow Corning.
• Opcionales: accesorios para pruebas de embalaje, dispositivo de control de temperatura de embalaje, dispositivo de control de temperatura constante.
• Nota: las fuentes de gas (nitrógeno y oxígeno) deben ser proporcionadas por el usuario.

Características / especificaciones técnicas

• Modelo: OTR-D3
• Rango de medición (película): 0,01～6500 cc/㎡·24h
• Resolución: 0.001
• Área de permeación: 50 cm² (personalizable)
• Espesor de muestra: <3 mm (accesorios para mayor espesor)
• Número de muestras por ensayo: 3
• Modo de prueba: sensor independiente por cámara
• Rango de control de temperatura: 15℃～55℃ (opcional)
• Precisión de control de temperatura: ±0.1℃
• Gas portador: nitrógeno de alta pureza (usuario suministra)
• Flujo de gas portador: 0–100 mL/min
• Presión requerida: ≥0,2 MPa
• Tamaño del puerto: tubo metálico de 1/8"
• Dimensiones: 740 × 415 × 430 mm (L×A×H)
• Alimentación: AC 220V 50Hz
• Peso neto: 50 kg
