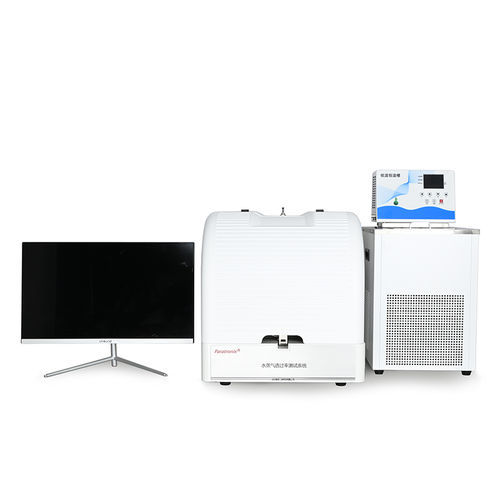

Máquina de prueba de calidad WVTR-E3

de velocidadeléctricaautomática

Introducción del producto
El medidor WVTR-E3 está diseñado según el método de sensor infrarrojo y es aplicable para medir la tasa de transmisión de vapor de agua de materiales con barrera media y alta, como películas plásticas, películas compuestas, láminas y papeles. El equipo admite ensayos de envases/contenedores y es adecuado para control de calidad en los sectores de embalaje, polímeros y farmacéutico.

Características

• Sensor infrarrojo de alta precisión para mediciones WVTR exactas
• Control automático de humedad y temperatura para mantener condiciones de ensayo estables
• Funcionamiento informatizado con software de ensayo intuitivo y visualización en tiempo real de datos y curvas
• Tres cámaras de ensayo independientes para medir simultáneamente tres muestras
• Secuencia de ensayo automática con un solo botón para operación simplificada
• Diseño patentado de purga de tuberías que garantiza la limpieza del gas portador y alta eficiencia
• Tecnología de sellado hermético de muestras que mejora la hermeticidad de las cámaras
• Sistema informatizado opcional compatible con USP 1207 para trazabilidad de datos y gestión de derechos (opción farmacéutica)

Especificaciones técnicas

• Modelo: WVTR-E3
• Rango de medición: 0.002–1000 g/(m2·24h) (películas y láminas)
• Cantidad de muestras: 3
• Resolución: 0.001 g/(m2·day)
• Tamaño de muestra: Φ30 mm–Φ110 mm
• Área de medición: 50.24 cm2
• Espesor de muestra: ≤3 mm
• Modo de ensayo: tres cámaras de ensayo independientes
• Rango de control de temperatura: 5℃–65℃ (Resolución ±0.01℃)
• Precisión de temperatura: ±0.1℃
• Rango de control de humedad: 0–100% RH
• Precisión de humedad: ±1% RH
• Gas portador: nitrógeno de alta pureza 99.999% (preparado por el usuario)
• Caudal de gas portador: 0–100 ml/min (control totalmente automático)
• Presión de la fuente de aire: ≥0.28 MPa / 40.6 psi
• Tamaño del puerto: 1/8"
• Dimensiones del instrumento: 350 mm (L) × 695 mm (A) × 410 mm (H)
• Peso neto: 60 Kg
• Alimentación: AC 220V 50Hz (personalizable)

Principio de ensayo
La muestra se monta en una celda de difusión dividida en una cámara seca y una cámara con humedad controlada. Un flujo de nitrógeno seco barre el lado seco de la muestra y transporta el vapor de agua que permea hacia un sensor infrarrojo, que genera señales eléctricas proporcionales a la concentración de vapor. La WVTR se calcula analizando estas señales. Para envases, el nitrógeno seco fluye en el interior y el nitrógeno humidificado por el exterior.

Norma de ensayo

• ASTM F1249
• ISO 15106-2
• ISO 15106-3
• TAPPI T557
• JIS K7129

Configuración
Configuración estándar: instrumento, ordenador, software de ensayo, cable de comunicación, cortador de muestras, grasa de sellado por vacío e impresora. Opcionales: accesorios para ensayo de envases/contenedores y dispositivo de control de temperatura. Nota: fuente de aire y agua destilada deben ser proporcionadas por el usuario. El fabricante se reserva el derecho de modificar la configuración del equipo.
