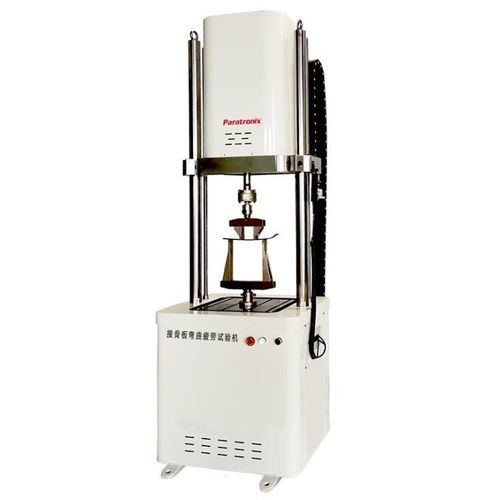

Máquina de prueba de flexión PBFT-BP30

de tensiónde fatigacontrolada por ordenador

Introducción del producto
El PBFT-BP30 es un equipo de laboratorio destinado a pruebas de fatiga por flexión y tracción de implantes quirúrgicos, placas óseas metálicas, tornillos óseos y otros materiales ortopédicos. Facilita ensayos normalizados y estudios sobre el comportamiento a la fatiga de componentes implantables.

Función

• Realizar ensayos de fatiga por flexión y fatiga por tracción en implantes quirúrgicos y placas óseas metálicas.
• Recopilar datos sincronizados de carga y desplazamiento para análisis de durabilidad y vida útil.
• Admitir formas de onda programables y secuencias de ensayo personalizadas para I+D y validación.

Normas

• YY/T 0342 — Determinación de la resistencia a la flexión y rigidez de placas óseas para implantes quirúrgicos
• JB/T 9397 — Condiciones técnicas del probador de fatiga por tracción
• JJG 139 — Máquina de ensayos de tracción, compresión y universal
• YY 0017 — Implante de articulación ósea — placa ósea metálica
• YY 0018-2008 — Implante de articulación ósea — tornillo óseo metálico
• GB/T 232 — Método de ensayo de flexión para materiales metálicos
• YY/T 1503-2016 — Método de ensayo de desempeño de fatiga por flexión de placas óseas metálicas para implantes quirúrgicos

Descripción del equipo

• Sistema de medición y control compuesto por host de ensayo dinámico, módulo de carga de fatiga dinámica, utillajes para muestras y sistema de control basado en PC.
• Máquina de dos columnas con viga central regulable eléctricamente; actuador montado en la traviesa; muestra fijada mediante accesorios en ranuras en T o conector tipo orificio de pasador.
• Banco de trabajo con ranuras en T y conector central para montaje de diferentes accesorios y configuraciones de ensayo.
• Actuador de alta precisión emparejado con un sensor de fuerza importado para control en bucle cerrado y datos de ensayo fiables.
• Mecanismo de elevación de la viga accionado por servomotor, correa síncrona y husillo; controlador manual disponible para ajuste fino; bloqueo por tornillo de alta resistencia con par especificado.
• Accesorios: fijaciones a medida según norma e instaladas en el conector o la ranura en T.
• Ejecución de pruebas con soporte para ondas senoidales y definidas por el usuario, frecuencia y amplitud ajustables, y recogida y almacenamiento sincrónico de datos.

Software de control de carga por fatiga

• Sistema PCBP de control servo digital en bucle cerrado que integra sensor de carga, sensor de desplazamiento, actuador servo y software de control digital.
• Software para Windows con manejo sencillo, visualización en tiempo real de curvas de proceso, procesamiento, almacenamiento y exportación de datos.
• Formas de onda soportadas: seno, semiseno, triangular, cuadrada, oblicua y combinadas; control programable y guardado automático de datos clave (carga, frecuencia, ciclos, tiempo de prueba).

Parámetros técnicos

• Modelo: PBFT-BP30
• Fuerza dinámica máxima de ensayo: 3000 N
• Precisión de visualización dinámica: ±0,5 % (rango 5 %–100 %)
• Fluctuación de amplitud: ±0,5 % FS
• Recorrido del actuador: 100 mm
• Rango de frecuencia: 0,1–15 Hz
• Modos de control: control de desplazamiento, control de fuerza, control digital en bucle cerrado
• Formas de onda principales: seno, triangular, rectangular, oblicua, combinadas
• Altura del centro del orificio del pasador: 1000 mm
• Distancia libre entre columnas: 505 mm
• Elevación de la viga: servomotor, correa síncrona, husillo; opción de control manual
• Par de bloqueo de la viga: 150 N·m
• Ciclos de resistencia: ilimitados
• Potencia del equipo: 3500 W
• Tensión de alimentación: ~380 V ±10 %, 50 Hz (requiere conexión a tierra)
• Dimensiones máquina (L×A×H): 700 × 685 × 2086 mm
• Masa aproximada de los utillajes: ≈500 kg

Lista de configuración

• Chasis principal de dos columnas — Cantidad: 1 unidad
• Mecanismo de elevación de viga — Cantidad: 1 juego
• Actuador de fatiga — Cantidad: 1 juego
• Sensor de medición de fuerza — Marca: CELTRON (EE. UU.) — Cantidad: 1 juego
• Motor de accionamiento de la viga — Marca: PANASONIC (Japón) — Cantidad: 1 juego
• Software especial de medida y control de fatiga — Cantidad: 1 juego
• Ordenador y monitor — Marca: ADVANTECH — Cantidad: 1 unidad
• Accesorios/utillajes — Suministrados por el usuario o fabricados por encargo — Cantidad: según necesidad
• Documentación técnica — Cantidad: 1 juego
