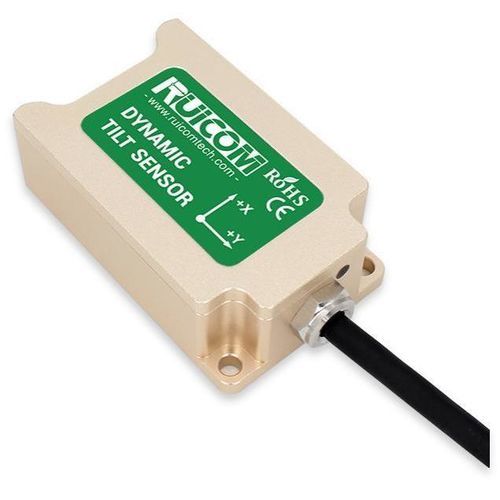

Sensor de inclinación 2 ejes DTS6-A1

XY4-20 mAsalida de corriente

Descripción general
El DTS6-A1 es un sensor de inclinación dinámico industrial con salida en bucle de corriente 4–20 mA para monitorización fiable del ángulo dinámico en entornos adversos. Integra un acelerómetro de 3 ejes y un giróscopo de 3 ejes y emplea un filtro de Kalman de seis ejes para calcular la actitud dinámica doble eje en tiempo real. La salida 4–20 mA ofrece alta inmunidad a interferencias y soporta transmisión a larga distancia hasta 2000 m, adecuado para maquinaria de obra y aplicaciones industriales.

Características clave

• Rangos de medición seleccionables: ±1° a ±90° (la tabla incluye opciones ±10/±30/±60/±90/±180°)
• Salida: bucle de corriente 4–20 mA, 0° = 12 mA
• Medición de actitud dinámica en doble eje (X, Y)
• Elemento sensor MEMS: acelerómetro 3 ejes + giróscopo 3 ejes
• Filtro de Kalman de seis ejes integrado para cálculo en tiempo real
• Transmisión a larga distancia hasta 2000 m
• MCU industrial, PCB recubierto, carcasa metálica
• Resistente a impactos 100g@11ms (triaxial) y a vibraciones 10grms (10–1000 Hz)
• Compatibilidad EMC y supresión de interferencias RF, protección IP67

Parámetros de rendimiento
Rangos de medición: ±1°~±90° seleccionables (tabla: ±10, ±30, ±60, ±90, ±180°)
Eje de medición: X, Y (la mayoría de rangos); X para ±180°
Salida en cero (0°): 12 mA (todos los rangos)
Resolución: 0.01° (±10, ±30); 0.02° (±60); 0.03° (±90); 0.05° (±180)
Precisión dinámica (@25°C): ±0.3° (±10/±30/±60); ±0.5° (±90/±180)
Precisión estática (@25°C): 0.05° (±10/±30); 0.06° (±60); 0.08° (±90); 0.1° (±180)
Estabilidad a largo plazo: 0.05° (todos los rangos)
Coeficiente de temperatura de cero (-40~85°C): ±0.006 °/°C
Coeficiente temp. de sensibilidad (-40~85°C): ≤100 ppm/°C
Tiempo de arranque: 1.0 s
Tiempo de respuesta: 0.01 s
Frecuencia de respuesta: 20–100 Hz
EMC: conforme a EN61000 y GBT17626
Resistencia de aislamiento: ≥100 MΩ
Resistencia a impactos: 100g@11ms, triaxial (semisinusoidal)
Resistencia a vibraciones: 10grms, 10–1000 Hz
Clasificación de protección: IP67
Cable: cable apantallado estándar 2 m
Peso: ≤180 g (sin cable)

Especificaciones técnicas

• Modelo: DTS6-A1
• Salida: bucle de corriente 4–20 mA
• Rangos de medición: ±1°~±90° seleccionables (opciones ±10/±30/±60/±90/±180°)
• Ejes de medición: actitud dinámica doble eje (X, Y)
• Elemento sensor: MEMS acelerómetro 3 ejes + giróscopo 3 ejes
• Algoritmo: filtro de Kalman de seis ejes integrado
• Distancia máxima de transmisión por cable: 2000 m
• Precisión estática: hasta 0.03° en rangos pequeños; típ. 0.05° (@25°C)
• Precisión dinámica: típ. ±0.3° (@25°C)
• Resistencia a impactos: 100g@11ms (triaxial, semisinusoidal)
• Resistencia a vibraciones: 10grms, 10–1000 Hz
• EMC: conforme EN61000 y GBT17626
• Protección: IP67
• Referencia de temperatura: -40~85°C
• Cable estándar: 2 m apantallado
• Peso: ≤180 g (sin cable)
