Sensor de inclinación 3 ejes DTS

XYZRS-485RS-232

Resumen del producto

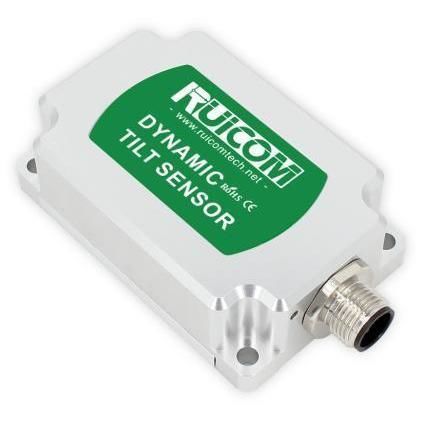

DTS es un sensor dinámico de inclinación digital MEMS de alto rendimiento desarrollado por RUICOM Technology para el seguimiento de actitud de plataformas en movimiento. Proporciona en tiempo real datos de actitud tridimensionales (balanceo, cabeceo, guiñada) bajo vibración y movimiento mediante la fusión de un acelerómetro triaxial y un giroscopio con un filtro de Kalman adaptativo. Las interfaces digitales (RS485, RS232, TTL) facilitan la integración en sistemas industriales.

Principio de medida y robustez
Basado en un principio de medida sin contacto, DTS calcula la actitud sin una superficie de referencia. El ADC de alta precisión integrado y la unidad de compensación del giroscopio corrigen errores no lineales, acoplamientos ortogonales, deriva térmica y efectos centrífugos, reduciendo desviaciones por interferencias de movimiento. DTS opera en modos dinámico y estático, ofrece alta inmunidad EMI y resiste impactos y vibraciones intensas, apto para entornos hostiles como automatización industrial, maquinaria de obra y transporte ferroviario.

Características clave

• Precisión dinámica ±0,1°
• Precisión estática ±0,05°
• Interfaces: RS485 / RS232 / TTL (opcional)
• Rango de medida: Balanceo ±180°, Cabeceo ±90°

Parámetros de rendimiento (tabla)
DTS | Parámetro
Rango de medida | Balanceo ±180°, Cabeceo ±90°, Azimut ±180°
Eje de medida | Eje X / Eje Y / Eje Z
Resolución de balanceo y cabeceo | 0,01°
Precisión estática balanceo/cabeceo @25℃ | ±0,05°
Precisión dinámica (rms) balanceo/cabeceo @25℃ | ±0,1°
Giroscopio - Rango | ±300°/s
Giroscopio - Estabilidad oblicua (media 10s) | 8,5°/h
Giroscopio - Inestabilidad oblicua (Allan) | 4,5°/h
Giroscopio - Angle Random Walk (Allan) | 0,25°/sqrt(h)
Acelerómetro - Rango | ±4g / ±16g (opcional)
Acelerómetro - Estabilidad oblicua (media 10s) | 0,02 mg
Acelerómetro - Inestabilidad oblicua (Allan) | 0,005 mg
Aceleración - Velocity Random Walk (Allan) | 0,005 m/s/sqrt(h)
Coef. temperatura punto cero @-40–85℃ | ±0,01°/℃
Coef. temperatura de sensibilidad @-40–85℃ | ≤100 ppm/℃
Tiempo de arranque | ≤3,5 s
Tiempo de respuesta | 0,01 s
Protocolo de comunicación | RS485 / RS232 / TTL (opcional)
Compatibilidad electromagnética | Según EN61000 y GBT17626
MTBF | ≥98.000 horas
Resistencia de aislamiento | ≥100 MΩ
Resistencia a impactos | 100g @ 11 ms, triaxial (semi-senoidal)
Resistencia a vibraciones | 10 grms, 10–1000 Hz
Clase de protección | IP67 / IP68 (opcional)
Peso | Conector simple ≤165 g (excl. cable); Conector doble ≤180 g (excl. cable)

Especificaciones técnicas

• Modelo / Serie: DTS
• Rangos de medida: Balanceo ±180°, Cabeceo ±90°, Azimut ±180°
• Ejes de medida: X, Y, Z
• Resolución (balanceo & cabeceo): 0,01°
• Precisión estática @25℃: ±0,05°
• Precisión dinámica (rms) @25℃: ±0,1°
• Rango giroscopio: ±300°/s
• Estabilidad oblicua giroscopio (media 10s): 8,5°/h
• Inestabilidad oblicua giroscopio (Allan): 4,5°/h
• Angle Random Walk (Allan): 0,25°/sqrt(h)
• Rango acelerómetro: ±4g o ±16g (opcional)
• Estabilidad oblicua acelerómetro: 0,02 mg
• Inestabilidad oblicua acelerómetro: 0,005 mg
• Velocity Random Walk: 0,005 m/s/sqrt(h)
• Coef. punto cero (-40–85℃): ±0,01°/℃
• Coef. sensibilidad (-40–85℃): ≤100 ppm/℃
• Tiempo de arranque: ≤3,5 s
• Tiempo de respuesta: 0,01 s
• Comunicación: RS485 / RS232 / TTL (opcional)
• EMC: conforme a EN61000 y GBT17626
• MTBF: ≥98.000 horas
• Resistencia de aislamiento: ≥100 MΩ
• Resistencia a impactos: 100g @ 11 ms (triaxial, semi-senoidal)
• Resistencia a vibraciones: 10 grms, 10–1000 Hz
• Protección: IP67 (estándar) / IP68 (opcional)
• Peso: Conector simple ≤165 g (excl. cable); Conector doble ≤180 g (excl. cable)
