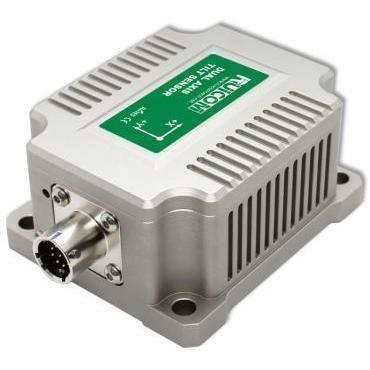

Sensor de inclinación 2 ejes WDS826FL

RS-485RS-232Modbus

Introducción del producto
El WDS826FL es un sensor de inclinación dinámico de doble eje diseñado para monitorizar el movimiento y las vibraciones de baja frecuencia de los torreones de aerogeneradores. Ofrece alta sensibilidad a bajas frecuencias y estabilidad en un amplio rango de temperaturas, permitiendo captar con precisión señales de inclinación de cambio lento en instalaciones a largo plazo. Se realiza calibración en fábrica y pruebas de estabilidad a largo plazo para asegurar un rendimiento constante en distintas condiciones ambientales.

Características clave

• Medición de inclinación en dos ejes (X, Y)
• Rango de medida ±10° con resolución 0,0005°
• Buen comportamiento en bajas frecuencias para señales de evolución lenta
• Interfaces de salida: RS485 / RS232 / RS422 (opcional); compatible con MODBUS
• Instalación sin contacto: montaje mediante tornillos y cálculo automático del ángulo horizontal
• Protección IP67, alta resistencia a impactos y vibraciones

Parámetros de rendimiento

• Modelo: WDS826FL
• Rango de medida: ±10°
• Ejes: X, Y (doble eje)
• Resolución: 0,0005°
• Precisión (temperatura ambiente): 0,05°
• Coeficiente de temperatura del cero: 0,0003 °/°C (operación −40 a 85 °C)
• Coeficiente de sensibilidad por temperatura: ≤50 ppm/°C (operación −40 a 85 °C)
• Frecuencia de respuesta: 20 Hz
• Tasa de salida (configurable): 5 / 10 / 25 / 35 / 50 / 100 Hz
• Señal de salida: RS485 / RS232 / RS422 (opcional); MODBUS
• EMC: conforme a EN61000 y GBT17626
• MTBF: ≥98.000 horas
• Resistencia de aislamiento: ≥100 MΩ
• Resistencia a impactos: 100 g @ 11 ms, 3 ejes (semioscilación)
• Resistencia a vibraciones: 10 grms, 10–1000 Hz
• Grado de protección: IP67
• Cable: cable blindado estándar de 1 m con conector aeronáutico, rango amplio de temperatura, resistente al desgaste
• Peso: ≤450 g (sin cable)

Dimensiones del producto
Consulte los planos del fabricante disponibles en la página del producto para dimensiones detalladas y recomendaciones de montaje.

Especificaciones técnicas / Notas

• Resolución: el cambio mínimo detectable dentro del rango de medida
• Precisión: valor medido en varios puntos angulares dentro del rango a temperatura ambiente
• Coeficiente de temperatura del punto cero: cambio en la lectura de cero respecto a temperatura ambiente en el rango nominal
• Coeficiente de sensibilidad por temperatura: cambio en la lectura a plena escala respecto a temperatura ambiente, expresado en ppm/°C
