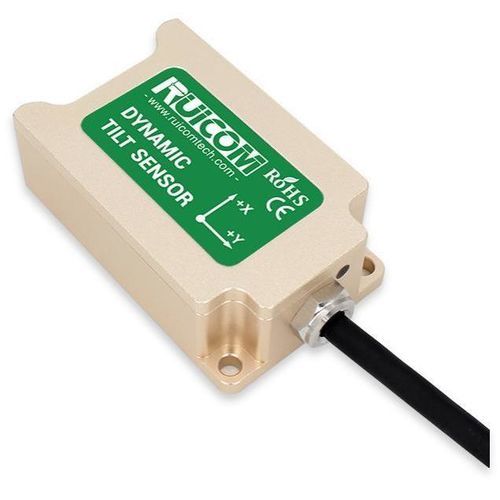

Sensor de inclinación 2 ejes DTS6-V1

analógicocon salidas de tensión0-5 V

Descripción del producto
El DTS6-V1 es un sensor de inclinación dinámico con salida de tensión que proporciona simultáneamente mediciones dinámicas de cabeceo y balanceo en dos ejes. Emite señales de voltaje analógicas (0–5 V CC) proporcionales a los ángulos de actitud para que el usuario pueda determinar el cabeceo y el balanceo del objeto en tiempo real. El dispositivo integra un acelerómetro MEMS triaxial y un giroscopio triaxial, y aplica un filtro de Kalman de seis ejes interno para fusionar los datos de gravedad y de velocidad angular, calculando ángulos de actitud dinámicos en tiempo real y entregándolos como voltajes analógicos. El principio de medida sin contacto permite una salida continua del ángulo sin necesidad de una alineación estricta ni de una superficie de referencia de montaje. El diseño compacto basado en MEMS proporciona alta resolución, buena inmunidad a interferencias electromagnéticas y resistencia a choques y vibraciones, siendo adecuado para la medición de actitud en equipos industriales y plataformas.

Características clave

• Rangos de medición seleccionables: ±10°, ±30°, ±60°, ±90°, ±180°
• Precisión dinámica típica ±0,3° (dependiente del rango)
• Precisión estática hasta ±0,05° (dependiente del rango)
• Salida analógica 0–5 V con 2,5 V a 0°
• Tiempo de respuesta 0,01 s, frecuencia de respuesta 20–100 Hz
• Protección IP67 y cable blindado estándar de 2 m

Parámetros de rendimiento (resumen)
Rango: ±10° | ±30° | ±60° | ±90° | ±180°
Eje de medición: X/XY | X/XY | X/XY | X/XY | X
Salida cero (0°): 2,5 V (todos los rangos)
Resolución: 0,01° | 0,01° | 0,02° | 0,03° | 0,05°
Precisión dinámica (@25°C): 0,3° | 0,3° | 0,3° | 0,5° | 0,5°
Precisión estática (@25°C): 0,05° | 0,05° | 0,06° | 0,08° | 0,10°
Estabilidad a largo plazo: 0,05° (todos los rangos)
Coeficiente de temperatura del cero (-40~85°C): ±0,006 °/°C (todos los rangos)
Coeficiente de temperatura de sensibilidad (-40~85°C): ≤100 ppm/°C (todos los rangos)
Tiempo de arranque: 1,0 s (todos los rangos)
Tiempo de respuesta: 0,01 s (todos los rangos)
Frecuencia de respuesta: 20–100 Hz (todos los rangos)
Compatibilidad EMI: conforme a EN61000 y GBT17626
Resistencia de aislamiento: ≥100 MΩ
Resistencia a impactos: 100 g @ 11 ms, triaxial (semisenoidal)
Resistencia a vibraciones: 10 grms, 10–1000 Hz
Grado de protección: IP67
Cable: Cable blindado estándar de 2 m
Peso: ≤180 g (sin cable)

Dimensiones del producto
Consulte el plano de dimensiones del producto para el tamaño mecánico y los detalles de montaje.

Especificaciones técnicas

• Modelo: DTS6-V1
• Modo de salida: tensión analógica 0–5 V
• Rangos de medición seleccionables: ±10°, ±30°, ±60°, ±90°, ±180°
• Eje de medición: X o XY según el rango
• Salida cero (0°): 2,5 V
• Resolución: hasta 0,01° (según modelo)
• Precisión dinámica: típicamente ±0,3° (según rango)
• Precisión estática: hasta ±0,05° (según rango)
• Estabilidad a largo plazo: 0,05°
• Coeficiente de cero: ±0,006 °/°C (-40~85°C)
• Coeficiente de sensibilidad: ≤100 ppm/°C (-40~85°C)
• Tiempo de arranque: 1,0 s
• Tiempo de respuesta: 0,01 s
• Frecuencia de respuesta: 20–100 Hz
• Compatibilidad EMI: conforme a EN61000 y GBT17626
• Resistencia de aislamiento: ≥100 MΩ
• Resistencia a impactos: 100 g @ 11 ms, triaxial (semisenoidal)
• Resistencia a vibraciones: 10 grms, 10–1000 Hz
• Grado de entrada: IP67
• Cable estándar: cable blindado de 2 m
• Peso: ≤180 g (sin cable)
