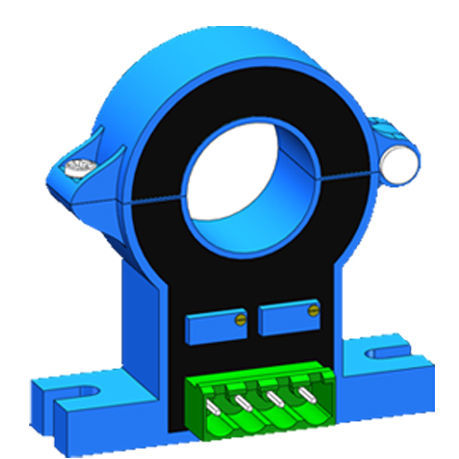

Sensor de corriente de efecto Hall de lazo abierto SCY6

ACDCde alta precisión

Detalles del producto
El sensor de corriente Hall de la serie SCY6 es una nueva generación de sensores de corriente de núcleo partido en bucle abierto basado en el principio del efecto Hall. Puede medir con precisión corriente continua, alterna y pulsada, así como diversas formas de onda irregulares en condiciones de aislamiento eléctrico. El sensor cuenta con una perforación de tipo agujero redondo para conexiones de cables y se utiliza ampliamente en inversores, todo tipo de fuentes de alimentación, paneles de CC, máquinas de soldadura y otros equipos. La parte superior e inferior se pueden abrir, lo que hace que este modelo sea muy fácil de instalar. La serie SCY6 tiene un modelo similar, la serie SCY6D, que funciona con una sola fuente de alimentación (+5V, +12V).

• Fácil instalación: La parte superior e inferior se pueden abrir y cerrar sin quitar la barra colectora.
• Basado en el principio de bucle abierto: Mide corriente continua, alterna y pulsada.
• Perforación cuadrada: Mide principalmente la corriente del conductor de alambre.
• Características: Alta precisión, bajo consumo de energía, alta fiabilidad y fuerte capacidad de sobrecarga.
• Precaución: Un cableado incorrecto puede dañar el sensor.

Datos técnicos
Parámetros（25℃）/Modelo
SCY6-
100A | 200A | 300A | 500A
Corriente nominal Rms (Ipn): ±100AT | ±200AT | ±300AT | ±500AT
Rango de medición (Ip): 300AT | 600AT | 750AT | 1000AT
Resistencia de carga Rmax: ≥10KΩ
Voltaje de salida: ±4V o 5V
Voltaje de trabajo: DC ±12V o ±15V (±5%)
Precisión @ Ta=25°C: ±1%
Linealidad @ Ta=25°C: ±1%
Voltaje de resistencia: 2.5 kVrms/50Hz/1min
Voltaje de compensación: <±30mV (100A), <±15mV (otros)
Características de temperatura de compensación: < ±0.08%/°C (100A), < ±0.05%/°C (otros)
Deriva térmica de Vo: <±2mV/°C (100A), <±1mV/°C (otros)
Desplazamiento de histéresis: <30mV (100A), <20mV (otros, If=F.S. 0<--->Corriente de entrada nominal)
Tiempo de respuesta: < 5uS
Consumo de corriente: <±15mA
Temperatura de funcionamiento: -20~+80 °C
Temperatura de almacenamiento: -40~+85 °C
Diámetro interior del agujero (mm): ø21

Dimensión (mm)

Notas:

• Error de tamaño: ±1mm
• Apertura primaria: φ21mm
• Terminal de salida Y6T: 2EDGVC-5.08-4P
• Interfaz de salida Y6R: Amphenol BD-04AFMM-QL8XX
• La dirección de indicación IP es la dirección positiva de la corriente, OFS es el ajuste cero, y GIN es la regulación de salida
• Un cableado incorrecto puede causar daños al sensor

Instrucciones

• La parte superior e inferior de la serie SCY6 se pueden abrir y cerrar sin quitar la barra colectora, fácil de instalar.
• Basado en el principio de bucle abierto, puede medir corriente continua, alterna y pulsada.
• Perforación cuadrada, mide principalmente la corriente del conductor de alambre.
• Características: Alta precisión, bajo consumo de energía, alta fiabilidad y fuerte capacidad de sobrecarga.
• Precaución: Un cableado incorrecto puede dañar el sensor.

Peso y embalaje
96 piezas por caja

Características / especificaciones técnicas

• Corriente nominal Rms (Ipn): ±100AT, ±200AT, ±300AT, ±500AT
• Rango de medición (Ip): 300AT, 600AT, 750AT, 1000AT
• Resistencia de carga Rmax: ≥10KΩ
• Voltaje de salida: ±4V o 5V
• Voltaje de trabajo: DC ±12V o ±15V (±5%)
• Precisión @ Ta=25°C: ±1%
• Linealidad @ Ta=25°C: ±1%
• Voltaje de resistencia: 2.5 kVrms/50Hz/1min
• Voltaje de compensación: <±30mV (100A), <±15mV (otros)
• Características de temperatura de compensación: < ±0.08%/°C (100A), < ±0.05%/°C (otros)
• Deriva térmica de Vo: <±2mV/°C (100A), <±1mV/°C (otros)
• Desplazamiento de histéresis: <30mV (100A), <20mV (otros)
• Tiempo de respuesta: < 5uS
• Consumo de corriente: <±15mA
• Temperatura de funcionamiento: -20~+80 °C
• Temperatura de almacenamiento: -40~+85 °C
• Diámetro interior del agujero: ø21mm
• Error de tamaño: ±1mm
• Terminal de salida Y6T: 2EDGVC-5.08-4P
• Interfaz de salida Y6R: Amphenol BD-04AFMM-QL8XX
