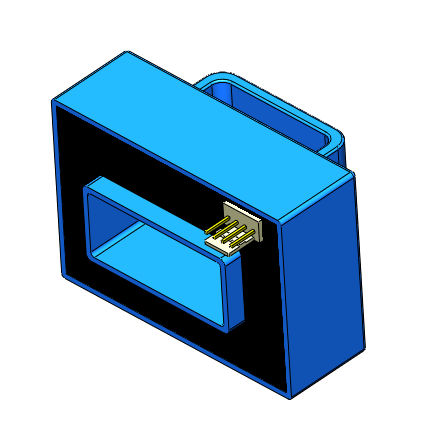

Sensor de corriente de efecto Hall de lazo abierto SCK35
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- de efecto Hall de lazo abierto
- Corriente primaria
3.000 A
Descripción
Detalles del producto
Dibujo y Dimensiones (mm)
Notas
Especificaciones técnicas / Características
- Basado en el principio de medición de efecto Hall, modo de circuito abierto.
- El voltaje de aislamiento entre primario y secundario es superior a 3000VAC.
- Puede medir corriente continua, alterna, pulsos y varias formas de onda irregulares en condiciones aisladas.
- El rendimiento dinámico (di/dt y tiempo de respuesta) es óptimo cuando la barra colectora está completamente llena de perforaciones primarias.
Dibujo y Dimensiones (mm)
- Ver imagen del dibujo de dimensiones (proporcionada a continuación en la sección de imágenes).
Notas
- Error de tamaño: ±1mm
- Apertura primaria: □ 41.5*17.5mm
- Agujero de fijación: φ4.5mm*2
- Terminal de salida SCK35: Molex 5045-04AG
- Terminal de salida SCK35T: 2EDGVC-5.08-4P
- Enchufe de conexión SCK35T: 2EDGK-5.08-4P
- La dirección de indicación IP es la dirección positiva de la corriente
- La temperatura del conductor primario no debe exceder los 105°C
- Un cableado incorrecto puede dañar el sensor
Especificaciones técnicas / Características
- Sensor de corriente de efecto Hall en bucle abierto
- Serie: SCK35
- Voltaje de aislamiento: >3000VAC
- Apertura primaria: 41.5 x 17.5 mm
- Terminal de salida: Molex 5045-04AG (SCK35), 2EDGVC-5.08-4P (SCK35T)
- Agujeros de fijación: 2 x φ4.5mm
- Temperatura de operación (conductor primario): ≤105°C
