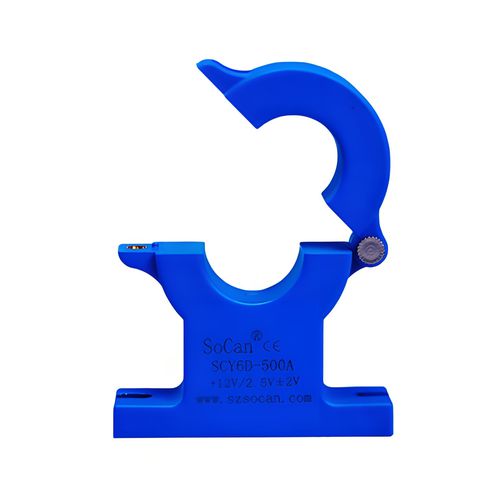

Sensor de corriente de efecto hall SCY6D

DCAC4-20 mA

Detalles del producto
El sensor de corriente de efecto Hall de núcleo partido SCY6D es un sensor de corriente de alimentación única, medición en bucle abierto. Hay aislamiento galvánico entre el circuito primario y secundario del sensor, puede medir corrientes continuas, alternas o pulsadas. La serie SCY6D puede abrirse y cerrarse sin quitar la barra colectora, fácil de instalar. Perforación redonda, mide principalmente la corriente del conductor de alambre. Características: Alta precisión, bajo consumo de energía, alta fiabilidad y fuerte capacidad de sobrecarga. La serie SCY6D tiene un modelo similar, que es la serie SCY6, es un modelo de doble alimentación.

Datos técnicos
Parámetros（25℃）/Modelo | SCY6D-
100A | 200A | 300A | 500A
Corriente nominal Rms (Ipn) | ±100AT | ±200AT | ±300AT | ±500AT
Rango de medición (Ip) | 400AT | 600AT | 800AT | 1000AT
Resistencia de carga Rmax | ≥10KΩ
Voltaje de salida | 2.5V±2V o 4-20mA
Voltaje de trabajo | DC +12V (±5%)
Precisión @ Ta=25°C | ±1%
Linealidad @ Ta=25°C | ±1%
Voltaje de resistencia | 2.5 kVrms/50Hz/1min
Voltaje cero | 30V ±%
Características de temperatura de compensación | < ±0.08%/°C (100A), < ±0.05%/°C (otros)
Deriva térmica de Vo | <±2mV/°C (100A), <±1mV/°C (otros)
Desplazamiento de histéresis | <30mV (100A), <20mV (otros, If=F.S. 0<--->Corriente de entrada nominal)
Tiempo de respuesta | < 5uS
Consumo de corriente | <25mA
Temperatura de funcionamiento | -20~+80 °C
Temperatura de almacenamiento | -40~+85 °C
Diámetro interior (mm) | diámetro 21

Dimensión
Diámetro del agujero 20mm

Instrucciones

• La serie SCY6D puede abrirse y cerrarse sin quitar la barra colectora, fácil de instalar.
• Basado en el principio de bucle abierto, puede medir corriente continua, alterna y pulsada.
• Perforación redonda, diámetro 20mm, mide principalmente la corriente del conductor de alambre.
• Características: Alta precisión, bajo consumo de energía, alta fiabilidad y fuerte capacidad de sobrecarga.
• Puede personalizarse según los requisitos del producto.

Precaución: Un cableado incorrecto puede dañar el sensor.
Nota: Puede personalizarse para 30A, 50A como corriente de entrada principal.

Características / Especificaciones técnicas

• Modelo: SCY6D
• Tipo: Sensor de corriente de efecto Hall de núcleo partido de alimentación única
• Medición: Bucle abierto, corriente DC/AC/Pulsada
• Aislamiento galvánico entre primario y secundario
• Corriente RMS nominal: ±100AT, ±200AT, ±300AT, ±500AT
• Rango de medición: 400AT, 600AT, 800AT, 1000AT
• Resistencia de carga: ≥10KΩ
• Salida: 2.5V±2V o 4-20mA
• Voltaje de trabajo: DC +12V (±5%)
• Precisión: ±1%
• Linealidad: ±1%
• Voltaje de resistencia: 2.5 kVrms/50Hz/1min
• Voltaje cero: 30V ±%
• Características de temperatura de compensación: < ±0.08%/°C (100A), < ±0.05%/°C (otros)
• Deriva térmica de Vo: <±2mV/°C (100A), <±1mV/°C (otros)
• Desplazamiento de histéresis: <30mV (100A), <20mV (otros)
• Tiempo de respuesta: < 5uS
• Consumo de corriente: <25mA
• Temperatura de funcionamiento: -20~+80 °C
• Temperatura de almacenamiento: -40~+85 °C
• Diámetro interior: diámetro 21mm
• Dimensión: Diámetro del agujero 20mm
