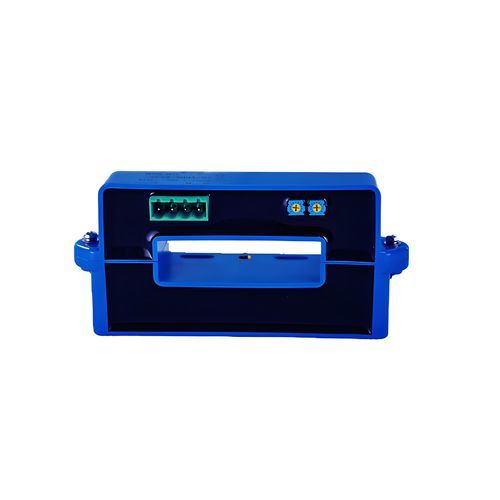

Sensor de corriente de efecto Hall de lazo abierto SCY5

ACDCanalógico

Descripción del producto
El sensor de corriente Hall de la serie SCY5 es una nueva generación de sensores de corriente de núcleo partido en bucle abierto basado en el principio del efecto Hall. Puede medir con precisión corriente continua, alterna, pulsada y diversas formas de onda irregulares en condiciones de aislamiento eléctrico. El sensor cuenta con una perforación de tipo agujero redondo para conexiones de cables y se utiliza ampliamente en inversores, fuentes de alimentación, paneles de CC, máquinas de soldar y otros equipos. Su diseño de núcleo partido permite que las partes superior e inferior se abran, lo que facilita mucho la instalación.

Datos técnicos
Parámetros @25 ℃/Modelo

SCY5-

500A	800A	1000A	1200A	1500A	1800A
Corriente nominal eficaz (Ipn)	±500AT	±800AT	±1000AT	±1200AT	±1500AT	±1800AT
Rango de medición de corriente primaria (Ipm)	1000AT	1600AT	2000AT	2400AT	3000AT	4000AT
Resistencia de carga	≥10KΩ
Voltaje de salida	±4V o ±5V
Voltaje de trabajo	DC ±12V o ±15V
Precisión	±1%
Linealidad	±1%
Voltaje de resistencia	3kVrms/50Hz/1min
Salida cero	<30mV
Características de temperatura de compensación	< ±0.1%/°C
Deriva térmica de Vo	<±1mV/°C (IF=0)
Compensación de histéresis	<±25mV (If=F.S. 0 <---> Corriente de entrada nominal)
Tiempo de respuesta	< 7uS
Ancho de banda	±DC -4KHZ
Consumo de corriente	±23mA
Temperatura de funcionamiento	-20~+80 °C
Temperatura de almacenamiento	-40~+85 °C

Dimensiones (mm)

• Error de tamaño: ±1mm
• Apertura primaria: □64*16mm
• Terminal de salida SCY5: Molex 5045-04AG
• Terminal de salida SCY5T: 2EDGVC-5.08-4P
• Enchufe de acoplamiento SCY5T: 2EDGK-5.08-4P
• La dirección de indicación IP es la dirección positiva de la corriente, OFS es el ajuste cero, y GIN es la regulación de salida
• Un cableado incorrecto puede dañar el sensor

Instrucciones

• La serie SCY5 puede abrirse y cerrarse sin quitar la barra colectora, fácil de instalar
• Basado en el principio de bucle abierto, puede medir corriente continua, alterna y pulsada
• Perforación cuadrada, mide principalmente la corriente del conductor de cobre
• Características: Alta precisión, bajo consumo de energía, alta fiabilidad y fuerte capacidad de sobrecarga
• Precaución: Un cableado incorrecto puede dañar el sensor

Características / Especificaciones técnicas

• Sensor de corriente de efecto Hall de núcleo partido en bucle abierto
• Mide corrientes continuas, alternas y pulsadas
• Aislamiento eléctrico
• Corriente nominal: 500A a 1800A
• Voltaje de salida: ±4V o ±5V
• Voltaje de trabajo: DC ±12V o ±15V
• Precisión: ±1%
• Linealidad: ±1%
• Voltaje de resistencia: 3kVrms/50Hz/1min
• Tiempo de respuesta: < 7uS
• Ancho de banda: ±DC -4KHZ
• Temperatura de funcionamiento: -20~+80 °C
• Temperatura de almacenamiento: -40~+85 °C
• Apertura primaria: □64*16mm
• Fácil instalación gracias al diseño de núcleo partido
