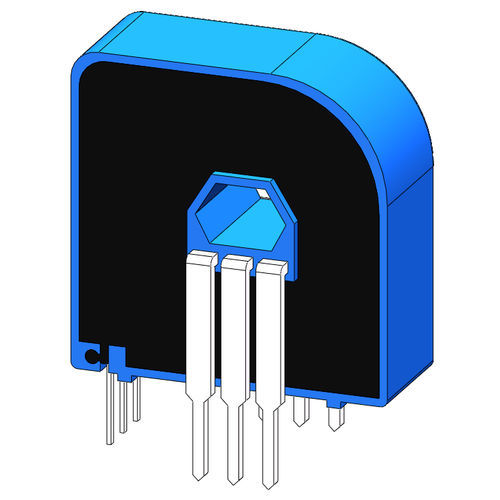

Sensor de corriente de efecto Hall de lazo abierto SCK23D

PCBDCAC

Detalles del producto
El sensor de corriente de bucle abierto con efecto Hall de la serie SCK23 es una nueva generación de sensores de corriente de bucle abierto basados en el principio del efecto Hall. Puede medir con precisión corriente continua, alterna y pulsada, así como otras formas de onda irregulares en condiciones de aislamiento eléctrico. Montaje en placa PCB y alimentación única, el producto está encapsulado con resina importada, que ofrece excelente conductividad térmica y escalabilidad. El núcleo de alto rendimiento minimiza el magnetismo residual, todos los componentes electrónicos son importados.

Parámetros técnicos

• Corriente de entrada nominal (Ipn): ±6AT, ±10AT, ±25AT, ±50AT
• Rango de medición (Ip): hasta 100AT
• Resistencia de carga Rmax: ≥10kΩ
• Voltaje de salida: 2,5 V ±2 V
• Voltaje de trabajo: DC +5V(±5%)
• Precisión @ Ta=25°C: ±0,5%
• Linealidad @ Ta=25°C: ±0,5%
• Voltaje de resistencia: 3,0kVrms/50Hz/min
• Voltaje de offset: 2,5V <±1%
• Características de temperatura de offset: < ±0,05%/°C
• Características de temperatura del voltaje de offset: < ±0,1%/°C
• Desplazamiento de histéresis: <±5mV
• Tiempo de respuesta: < 5uS
• Consumo de corriente: <±15mA
• Temperatura de funcionamiento: -40~+80°C
• Temperatura de almacenamiento: -40~+85°C

Notas

• Error de tamaño: ±0,5mm
• Apertura primaria: ◇4,4*6,6mm
• Agujero de fijación: φ4,5mm
• Salida de pines, espaciado 2,54*2mm
• La dirección de la indicación IP es la dirección positiva de la corriente
• La temperatura del conductor primario no debe exceder los 105°C
• Un cableado incorrecto puede dañar el sensor

Características / Especificaciones técnicas

• Sensor de corriente de efecto Hall de bucle abierto
• Montaje en PCB
• Mide corrientes DC, AC, pulsadas y de forma de onda irregular
• Aislamiento eléctrico
• Alimentación única: DC +5V (±5%)
• Encapsulado con resina importada para conductividad térmica y escalabilidad
• Magnetismo residual mínimo
• Componentes electrónicos importados
• Corriente de entrada nominal: ±6AT, ±10AT, ±25AT, ±50AT
• Rango de medición: hasta 100AT
• Precisión: ±0,5%
• Linealidad: ±0,5%
• Voltaje de resistencia: 3,0kVrms/50Hz/min
• Temperatura de funcionamiento: -40~+80°C
• Temperatura de almacenamiento: -40~+85°C
