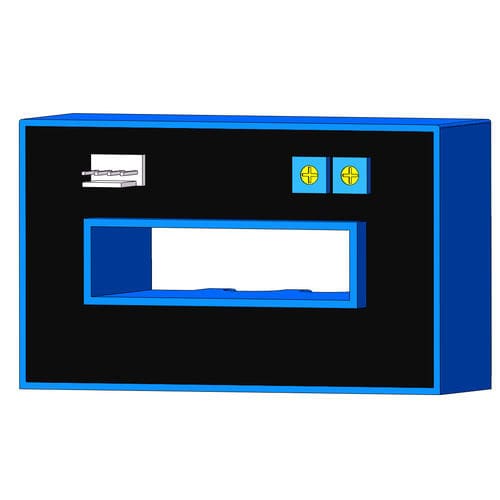

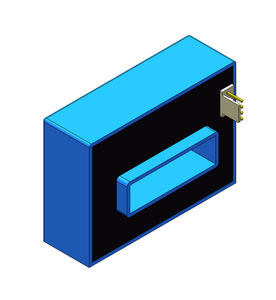

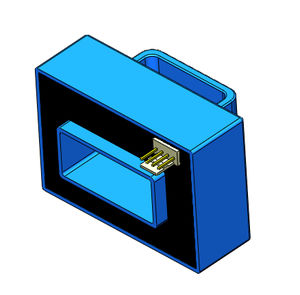

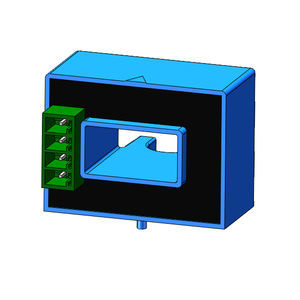

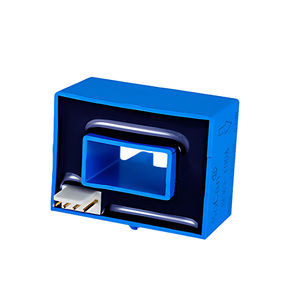

Sensor de corriente de efecto Hall de lazo abierto SCK34

DCACcon salidas de tensión

Descripción del producto

• Serie: SCK34
• Medición: Corriente continua, alterna, de pulso
• Valor nominal: 600..2500A
• Señal nominal secundaria: Voltaje
• Valor de la señal nominal secundaria: Instantáneo +/- 4V
• Tensión de alimentación: DC bipolar externa +/-15V
• Precisión: 1%
• Temperatura de funcionamiento: -40°C / 125°C
• Tecnología: Efecto Hall de bucle abierto
• Montaje: En fijación primaria
• Aplicaciones: VFD, UPS, BMS, Sistema de nueva energía

Parámetros técnicos
Modelo | 600A | 800A | 1000A | 1200A | 1500A | 2000A | 2500A
Corriente primaria (A)IPN | 600A | 800A | 1000A | 1200A | 1500A | 2000A | 2500A
Valor máximo de pico de corriente primaria (A) IPM | ±1800A | ±2400A | ±3600A | ±600A | ±4500A | ±4500A | ±4500A
Voltaje de salida (V) Vout @±IPN，RL=10KΩ | ±4V±1%

Datos eléctricos
Ítem | Min. | Max. | Típico | Unidad
Rango de voltaje de alimentación Vc（Nota 1） | ±11 | ±15 | ±18 | VDC
Consumo de corriente Ic | - | ±13 | ±15 | mA
Resistencia de aislamiento RINS@500V DC | 1000 | - | - | MΩ
Voltaje de salida Vout @IPN, RL=10KΩ, TA=25℃ | 3.96 | 4.0 | 4.04 | V
Resistencia interna de salida ROUT | - | 102 | - | Ω
Resistencia de carga RL (Nota 3） | 1 | 10 | - | KΩ
Precisión Х @IPN, TA=25℃ | - | ±1 | - | %
LinealidadεL@RL=10KΩ, TA=25℃ | - | ±0.5 | - | %IPN
Voltaje de offset VOE@TA=25℃ | - | ±10 | ±20 | mV
Voltaje de histéresis VO M @ IPN→0 | - | ±10 | ±20 | mV
Coeficiente de temperatura del voltaje de offset TCVOE | - | ±0.5 | ±1 | mV/℃
Coeficiente de temperatura del voltaje de salida TCVout | - | ±0.05 | ±0.1 | %/℃
Tiempo de respuesta tD @ 0→IPN | - | 3 | 5 | us
Ancho de banda BW | - | 50 | - | Hz
Temperatura de funcionamiento ambiente TA | -40 | 25 | 125 | ℃
Temperatura de almacenamiento ambiente Ts | -40 | 25 | 125 | ℃
Voltaje de resistencia VD@50Hz,60s,0.1mA | | 3000 | | VAC
Peso m | | 290 | | g

Dimensiones y dibujo (mm)


Notas

• Error de tamaño: ±1mm
• Apertura primaria: □51*13mm
• Agujero de fijación: φ4.5mm*2
• Terminal de salida K34: Molex 5045-04AG
• Terminal de salida K34T: 2EDGVC-5.08-4P
• Enchufe de acoplamiento K34T: 2EDGK-5.08-4P
• La dirección de indicación IP es la dirección positiva de la corriente, OFS es el ajuste cero, y GIN es la regulación de salida
• La temperatura del conductor primario no debe exceder los 105°C
