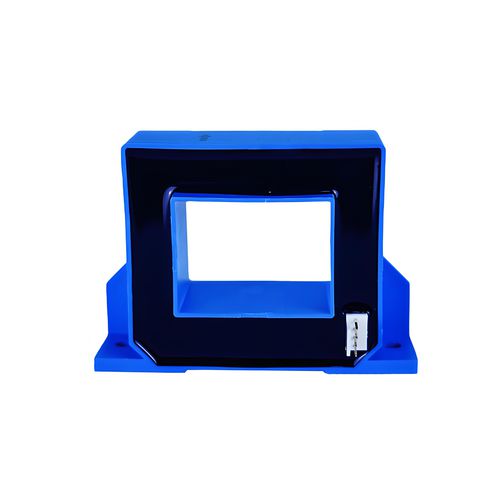

Sensor de corriente de efecto Hall de lazo abierto SCK18

de alta precisión

Detalles del producto
El sensor de corriente de bucle abierto de la serie SCK18 es una nueva generación de sensores de corriente de bucle abierto basado en el principio del efecto Hall. Puede medir con precisión corriente continua, alterna y pulsada, así como otras formas de onda irregulares en condiciones de aislamiento eléctrico.

Datos generales

• Corriente nominal eficaz (Ipn): ±300AT a ±2000AT
• Rango de medición (Ip): 2*Ipn
• Resistencia de carga Rmax: ≥10kΩ
• Voltaje de salida: ±4V
• Voltaje de trabajo: DC ±12V~±15V(±5%)
• Precisión @ Ta=25°C: ±1% FS
• Linealidad @ Ta=25°C: ±1% FS
• Voltaje de resistencia: 3kVrms/50Hz/min
• Voltaje de offset: < ±30mV
• Características de temperatura de offset: < ±0.1%/°C
• Deriva térmica de Vo: < ±1mV/°C (If=0)
• Tiempo de respuesta: < 5uS
• Offset de histéresis: < ±25mV (si=F.S. 0 <--> Corriente RMS nominal)
• Consumo de corriente: <±15mA
• Temperatura de funcionamiento: -20~+80°C
• Temperatura de almacenamiento: -40~+85°C

Dimensiones (mm)
Apertura primaria: □40*30mm
Agujero de fijación: φ4.5mm*2
El terminal de salida es compatible con Molex 5045-04A
La dirección de indicación IP es la dirección positiva de la corriente
La temperatura del conductor primario no debe exceder los 105°C
Un cableado incorrecto puede dañar el sensor
Error de tamaño: ±1mm

Instrucciones

• La serie SCK18 es un sensor de corriente de bucle abierto. Hay aislamiento galvánico entre el circuito primario y secundario del sensor, puede medir corrientes continuas, alternas o pulsadas.
• Gran perforación cuadrada, mide principalmente la corriente del conductor de cobre.
• Características: Alta precisión, bajo consumo de energía, alta fiabilidad y gran capacidad de sobrecarga.

Características / Especificaciones técnicas

• Sensor de corriente de efecto Hall en bucle abierto
• Corriente RMS nominal: 300A a 2000A (varios modelos)
• Voltaje de salida: ±4V
• Voltaje de trabajo: DC ±12V~±15V (±5%)
• Precisión: ±1% FS
• Linealidad: ±1% FS
• Voltaje de resistencia: 3kVrms/50Hz/min
• Voltaje de offset: < ±30mV
• Características de temperatura de offset: < ±0.1%/°C
• Deriva térmica de Vo: < ±1mV/°C (If=0)
• Tiempo de respuesta: < 5uS
• Offset de histéresis: < ±25mV
• Consumo de corriente: <±15mA
• Temperatura de funcionamiento: -20~+80°C
• Temperatura de almacenamiento: -40~+85°C
• Apertura primaria: 40x30mm
• Agujero de fijación: φ4.5mm*2
• Terminal de salida: Compatible con Molex 5045-04A
• Aislamiento galvánico entre los circuitos primario y secundario
• Alta precisión, bajo consumo de energía, alta fiabilidad, gran capacidad de sobrecarga
