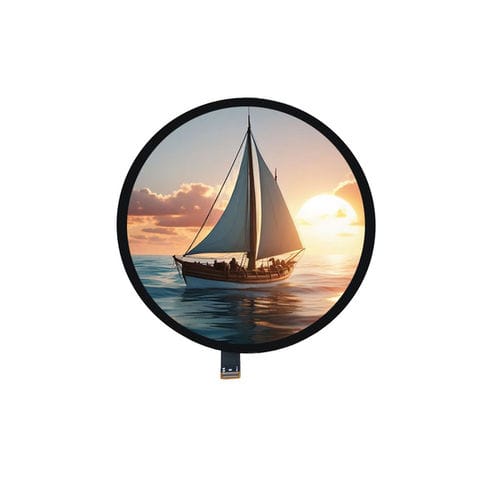

Módulo de visualización TFT LCD YX50049A

IPSde color1080 x 1080

Descripción del producto
El YX50049A es un módulo LCD TFT LTPS circular de 5,0 pulgadas con resolución RGB 1080×1080 e interfaz MIPI DSI. Ofrece rendimiento de visualización IPS y un diseño ultrafino, adecuado para HMI embebidas, paneles de control industriales, pantallas médicas, terminales de IA y dispositivos IoT premium que requieren una zona activa circular.

Características clave

• Tamaño de pantalla: 5,0 pulgadas
• Resolución: 1080 (RGB) × 1080
• Tipo de panel: LTPS TFT, transmisivo (modo normalmente negro)
• Interfaz: MIPI DSI
• Driver IC: HX8399-C
• Visualización: IPS (All O'Clock)
• Área activa: Ø127.008 mm
• Dimensiones exteriores: 136.53 × 132.21 × 1.98 mm
• Colores: 16,7M, gamut típ. 70%

Especificaciones básicas
Tamaño de pantalla: 5,0 pulgadas
Tipo LCD: LTPS TFT, transmisivo (modo normalmente negro)
Resolución: 1080 (RGB) × 1080
Área activa: Ø127.008 mm
Dimensiones exteriores: 136.531 × 132.208 × 1.98 mm
Pitch de píxel: 0,1176 × 0,1176 mm
Dirección de visualización: All O'Clock (IPS)
Driver IC: HX8399-C
Interfaz: MIPI DSI
Colores mostrados: 16,7 millones
Gama de color: 70% típ.
Grosor de vidrio: 0,2 mm (simple)

Características ópticas

• Resolución: 1080 × 1080
• Relación de contraste: 1300:1 (típ.)
• Gama de color: 70% NTSC (típ.)
• Brillo: 400 cd/m² (típ.)
• Uniformidad de luminancia: 70% (típ.)
• Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
• Tiempo de respuesta: 40 ms

Condiciones de funcionamiento

• Temperatura de funcionamiento: -20°C a +60°C
• Temperatura de almacenamiento: -30°C a +75°C
• Humedad: ≤90% RH (sin condensación)

Mecánica / Otros

• Dimensiones exteriores: 136.53 × 132.21 × 1.98 mm
• Diámetro del área activa circular: 127.01 mm
• Grosor del vidrio: 0,2 mm (simple)

Especificaciones técnicas

• Modelo: YX50049A
• Tecnología de panel: LTPS TFT, IPS
• Modo de visualización: Transmisivo, normalmente negro
• Pitch de píxel: 0,1176 × 0,1176 mm
• Colores: 16,7M
• Brillo: 400 cd/m² (típ.)
• Relación de contraste: 1300:1 (típ.)
• Tiempo de respuesta: 40 ms
• Temp. funcionamiento: -20°C a +60°C
• Temp. almacenamiento: -30°C a +75°C
• Humedad: ≤90% RH (sin condensación)
