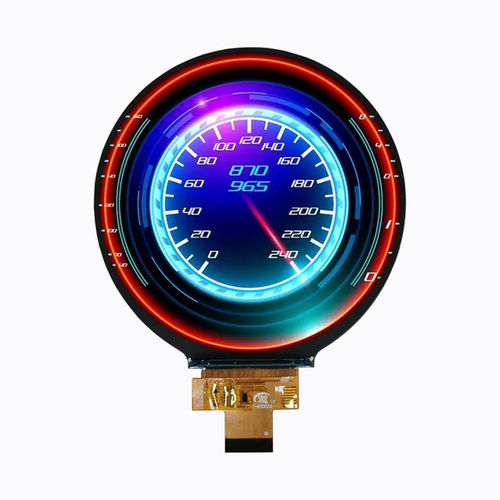

Módulo de visualización TFT LCD YX40025A

IPSde colorde alta resolución

Descripción del producto
El YX40025A es un módulo de visualización TFT LCD circular de 4.0 pulgadas con alta resolución, 720×720 píxeles RGB y una interfaz 3SPI + RGB de 18 bits. Basado en tecnología IPS para visión All O'Clock, ofrece ángulos de visión amplios, reproducción de color precisa y claridad de imagen estable para HMI industriales y terminales embebidos.

Características clave

• Tamaño de pantalla: 4.0 pulgadas circular
• Resolución: 720 (RGB) × 720
• Interfaz: 3SPI + RGB de 18 bits (inicialización 3SPI + transmisión de datos RGB 18 bits)
• Dirección de visión: IPS (All O'Clock)
• Retroiluminación: LED blancas × 6
• Perfil mecánico delgado y contorno compacto

Especificaciones básicas
Item: Specification
Tamaño de pantalla: 4.0 inch
Tipo de LCD: TFT-LCD, transmisivo
Resolución: 720 (RGB) × 720
Área activa: 101.52 × 101.52 mm
Dimensiones exteriores: 105.6 × 109.87 × 2.09 mm
Pitch de píxel: 0.141 × 0.141 mm
Dirección de visión: All O'Clock (IPS)
Driver IC: —
Interfaz: 3SPI + 18-bit RGB
Retroiluminación: LED blancas × 6
Tensión de funcionamiento analógica (VCC): 3.2 V Typ.
Tensión de funcionamiento lógica (IOVCC): 1.8 V Typ.

Características ópticas
Resolución: 720 × 720
Relación de contraste: 1200 : 1
Gama de color: 60%
Brillo: 300 cd/m²
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
Tiempo de respuesta: 30 ms

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤90% HR (60°C)

Dibujo mecánico
Se proporcionan el contorno mecánico y el dibujo para referencia de integración y montaje.

Aplicaciones

• Paneles de control industriales y HMI
• Dispositivos de hogar inteligente y terminales IoT
• Instrumentos médicos y equipos sanitarios
• Terminales AI y sistemas embebidos

Especificaciones técnicas

• Modelo: YX40025A
• Tamaño de pantalla: 4.0 inch
• Resolución: 720 (RGB) × 720
• Tipo de LCD: TFT-LCD, transmisivo
• Área activa: 101.52 × 101.52 mm
• Dimensiones exteriores: 105.6 × 109.87 × 2.09 mm
• Pitch de píxel: 0.141 × 0.141 mm
• Dirección de visión: IPS (All O'Clock)
• Interfaz: 3SPI + 18-bit RGB
• Retroiluminación: LED blancas × 6
• Tensión de funcionamiento analógica (VCC): 3.2 V Typ.
• Tensión de funcionamiento lógica (IOVCC): 1.8 V Typ.
• Relación de contraste: 1200 : 1
• Brillo: 300 cd/m²
• Gama de color: 60%
• Tiempo de respuesta: 30 ms
• Temperatura de funcionamiento: -20°C ~ +70°C
• Temperatura de almacenamiento: -30°C ~ +80°C
• Humedad: ≤90% HR (60°C)
