Módulo de visualización TFT LCD YX28053A

IPSde colorde alta resolución

Descripción del producto

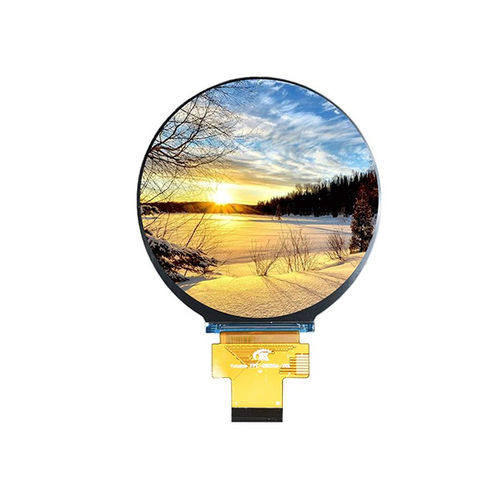

El Yousee YX28053A es un módulo de pantalla TFT LCD redondo de 2,76 pulgadas con alta resolución 480×480 RGB y entrada MIPI DSI. Con el controlador ST7701S y tecnología IPS, ofrece vista All O'Clock con colores precisos y uniformidad de imagen en todas las direcciones. La interfaz MIPI DSI de alta velocidad permite transferencia de datos rápida y gráficos fluidos, adecuado para dispositivos wearables, productos domóticos, equipos de control industrial, terminales médicos y sistemas embebidos basados en Linux, Android y otras plataformas.

Especificaciones básicas
Tamaño de la pantalla: 2,76 pulgadas
Tipo de LCD: TFT-LCD, transmisivo
Resolución: 480 (RGB) × 480
Área activa: 70.128 × 70.128 mm
Dimensiones exteriores: 73.03 × 76.48 × 2.26 mm
Pitch de píxel: 0.1461 × 0.1461 mm
Dirección de visualización: All O'Clock (IPS)
Driver IC: ST7701S
Interfaz: MIPI DSI
Retroiluminación: LED blancas × 4
Tensión analógica típica (VCI): 3.2 V
Tensión lógica típica (IOVCC): 1.8 V

Características ópticas
Resolución: 480 × 480
Relación de contraste: 1200:1 (típica)
Gama de color: 60% (típico)
Brillo: 500 cd/m² (típico)
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
Tiempo de respuesta: 30 ms (típico)

Condiciones de funcionamiento
Temperatura de funcionamiento: -20°C a +70°C
Temperatura de almacenamiento: -30°C a +80°C
Humedad: ≤90% RH (60°C)

Mecánica e integración
La forma circular y las dimensiones compactas hacen que el YX28053A sea adecuado para integraciones ultradelgadas en paneles de control inteligentes, HMI portátiles, instrumentos médicos, terminales IA y dispositivos IoT. Se proporcionan dibujos mecánicos y el esquema del módulo para referencia de integración.

Características / especificaciones técnicas

• Modelo: YX28053A
• Tamaño de pantalla: 2,76 pulgadas redondo
• Resolución: 480×480 RGB
• Tipo de pantalla: TFT-LCD, transmisivo, IPS (All O'Clock)
• Driver IC: ST7701S
• Interfaz: MIPI DSI
• Área activa: 70.128 × 70.128 mm
• Dimensiones exteriores: 73.03 × 76.48 × 2.26 mm
• Pitch de píxel: 0.1461 × 0.1461 mm
• Retroiluminación: 4 × LEDs blancas
• Brillo (típ): 500 cd/m²
• Relación de contraste (típ): 1200:1
• Gama de color (típ): 60%
• Tiempo de respuesta (típ): 30 ms
• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤90% RH (60°C)
• VCI analógica típica: 3.2 V
• IOVCC lógica típica: 1.8 V
