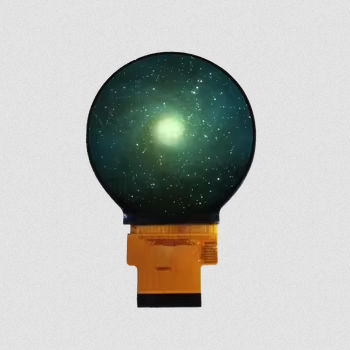

Módulo de visualización TFT LCD YX21002A

IPSde colorde alta resolución

Descripción general El YX21002A es un módulo de pantalla LCD TFT redonda de alta resolución de 2,1 pulgadas que cuenta con una resolución RGB de 480×480 y una interfaz MIPI DSI. Está diseñado para dispositivos wearables, productos para el hogar inteligente, equipos médicos y sistemas embebidos avanzados. Equipado con el circuito integrado controlador ST7701S y fabricado con tecnología TFT IPS, el módulo ofrece un ángulo de visión «All-O'Clock», colores vivos, una excelente nitidez de imagen y un rendimiento visual uniforme desde cualquier dirección. La interfaz MIPI de alta velocidad permite una rápida transmisión de datos, adecuada para Linux, Android y otras plataformas integradas de alto rendimiento. Características principales

• Módulo LCD TFT circular de 2,1", alta resolución 480×480 RGB
• Interfaz: MIPI DSI para transferencia de datos a alta velocidad
• Circuito integrado controlador: ST7701S
• Tecnología IPS que proporciona un ángulo de visión «All-O'Clock»
• Retroiluminación LED blanca (4 LED)
• Diseño compacto y perfil delgado, adecuado para dispositivos wearables y embebidos

Especificaciones básicas Tamaño de la pantalla: 2,1 pulgadas Tipo de LCD: TFT-LCD, transmisivo Resolución: 480 (RGB) × 480 Área activa: 53,28 × 53,28 mm Dimensiones del contorno: 56,18 × 59,71 × 2,30 mm Paso de píxeles: 0,111 × 0,111 mm Ángulo de visión: All-O'Clock (IPS) Circuito integrado controlador: ST7701S Interfaz: MIPI DSI Retroiluminación: 4 LED blancos Tensión analógica (VCI): 2,8 V (típica) Tensión lógica (IOVCC): 1,8 V (típica) Características ópticas Resolución: 480 × 480 Relación de contraste (típica): 600 : 1 Gama de colores (típica): 60 % Brillo (típico): 300 cd/m² Uniformidad de luminancia (típica): 80 % Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80° (típico) Tiempo de respuesta (típico): 25 ms Condiciones de funcionamiento Temperatura de funcionamiento: -20 °C ~ +70 °C Temperatura de almacenamiento: -30 °C ~ +80 °C Humedad: ≤90 % HR (60 °C) Características mecánicas Dimensiones compactas: 56,18 × 59,71 × 2,30 mm; Área de visualización activa: 53,28 × 53,28 mm. Plano mecánico disponible en la documentación del producto (imagen mecánica incluida en la página del producto). Aplicaciones Adecuado para relojes inteligentes, dispositivos electrónicos portátiles, dispositivos domésticos inteligentes, terminales médicos, interfaces hombre-máquina (HMI) industriales, dispositivos de IA y aplicaciones de IoT. Características / especificaciones técnicas

• Modelo: YX21002A
• Tamaño de la pantalla: 2,1 pulgadas
• Resolución: 480 (RGB) × 480
• Tipo de LCD: TFT-LCD, transmisivo
• Dirección de visión: IPS (todas las horas)
• Circuito integrado controlador: ST7701S
• Interfaz: MIPI DSI
• Área activa: 53,28 × 53,28 mm
• Dimensiones exteriores: 56,18 × 59,71 × 2,30 mm
• Paso entre píxeles: 0,111 × 0,111 mm
• Retroiluminación: 4 LED blancos
• Tensión analógica (VCI): 2,8 V (típico).
• Tensión lógica (IOVCC): 1,8 V (típico).
• Relación de contraste: 600 : 1 (típico).
• Gama de colores: 60 % (típico)
• Brillo: 300 cd/m² (típico)
• Uniformidad de luminancia: 80 % (típico)
• Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
• Tiempo de respuesta: 25 ms (típico)
• Temperatura de funcionamiento: -20 °C ~ +70 °C
• Temperatura de almacenamiento: -30 °C ~ +80 °C
• Humedad: ≤90 % HR (60 °C)
