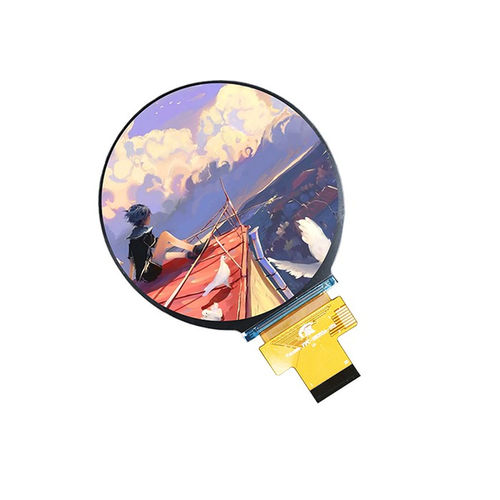

Módulo de visualización TFT LCD YX28076A

IPSde colorde alta resolución

Resumen del producto
El YX28076A es un módulo de pantalla TFT-LCD redondo de 2,76 pulgadas con alta resolución, 480×480 RGB y una interfaz 3SPI + RGB de 18 bits. Está controlado por el controlador ST7701S y emplea tecnología IPS (All O'Clock) para amplios ángulos de visión y reproducción de color uniforme. El módulo está diseñado para productos de hogar inteligente, sistemas de control industrial, equipos médicos, dispositivos wearables y aplicaciones HMI embebidas.

Características clave
Resolución 480×480 RGB; TFT-LCD circular transmisivo de 2,76"; IC controlador ST7701S; interfaz 3SPI + RGB de 18 bits; IPS (All O'Clock); retroiluminación 4 × LED blancas; compatible con MCU comunes, procesadores ARM y plataformas embebidas.

Especificaciones básicas (tabla)
Ítem | Especificación
Tamaño de pantalla | 2.76 pulgadas
Tipo de LCD | TFT-LCD, transmisivo
Resolución | 480 (RGB) × 480
Área activa | 70.128 × 70.128 mm
Dimensiones externas | 73.03 × 76.48 × 2.26 mm
Pitch de píxel | 0.1461 × 0.1461 mm
Dirección de visión | All O'Clock
Driver IC | ST7701S
Interfaz | 3SPI + RGB de 18 bits
Retroiluminación | 4 × LED blancas
Tensión analógica (VCI) | 3.2 V typ.
Tensión lógica (IOVCC) | 1.8 V typ.

Plano mecánico
Se proporciona el plano mecánico y el contorno del módulo como referencia para integración y montaje (dimensiones exteriores: 73.03 × 76.48 × 2.26 mm; área activa: 70.128 × 70.128 mm).

Características ópticas (tabla)
Parámetro | Típico
Resolución | 480 × 480
Relación de contraste | 1200 : 1
Gama de color | 60%
Brillo | 500 cd/m²
Uniformidad de luminancia | 80%
Ángulo de visión (CR ≥ 10) | 80° / 80° / 80° / 80°
Tiempo de respuesta | 30 ms

Condiciones de funcionamiento (tabla)
Ítem | Rango
Temperatura de funcionamiento | -20°C ~ +70°C
Temperatura de almacenamiento | -30°C ~ +80°C
Humedad | ≤90% RH (60°C)

Aplicaciones
Paneles de control inteligentes, dispositivos sanitarios, terminales AI, productos IoT, wearables, equipos embebidos industriales y otras aplicaciones HMI.

Especificaciones técnicas

• Modelo: YX28076A
• Tamaño de pantalla: 2.76 pulgadas redondo
• Resolución: 480 × 480 (RGB)
• Tipo de LCD: TFT-LCD, transmisivo
• Visión: IPS, All O'Clock
• Driver IC: ST7701S
• Interfaz: 3SPI + RGB de 18 bits
• Retroiluminación: 4 × LED blancas
• Área activa: 70.128 × 70.128 mm
• Dimensiones externas: 73.03 × 76.48 × 2.26 mm
• VCI analógico: 3.2 V (typ.)
• IOVCC lógica: 1.8 V (typ.)
• Brillo: 500 cd/m² (typ.)
• Relación de contraste: 1200:1 (typ.)
• Temperatura de funcionamiento: -20°C a +70°C
