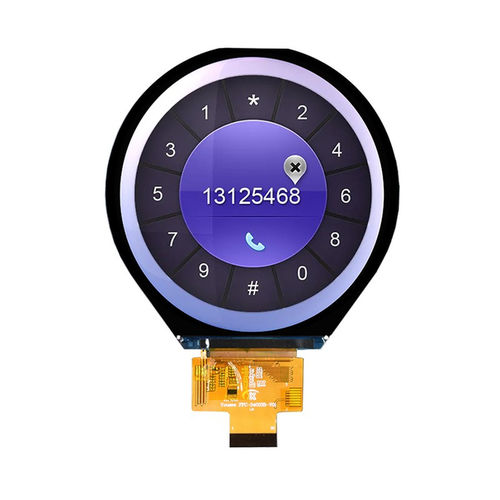

Módulo de visualización TFT LCD YX34003A

IPSde color800 x 800

Descripción general
El YX34003A es un módulo TFT-LCD circular de 3,4″ con resolución RGB 800×800 e interfaz MIPI DSI. Incorpora una pantalla IPS de amplio ángulo de visión (All O'Clock), IC controlador JD9365DA y retroiluminación blanca de 8 LED; está pensado para integración en dispositivos domóticos, paneles de control industriales, equipos médicos y terminales embebidos/HMI con IA.

Características clave

• TFT-LCD circular de 3,4″
• Resolución: 800 (RGB) × 800
• Interfaz: MIPI DSI (alta velocidad)
• Driver IC: JD9365DA
• Visualización: IPS All O'Clock (amplio ángulo de visión)
• Retroiluminación: 8 × LED blancas
• Compatible con Linux, Android y plataformas embebidas de alto rendimiento

Especificaciones básicas

• Tamaño de pantalla: 3,4″
• Tipo de LCD: TFT-LCD, transmisivo
• Área activa: 87,6 × 87,6 mm
• Dimensiones exteriores: 94,9 × 96,9 × 2,25 mm
• Pitch de píxel: 0,1095 × 0,1095 mm
• VCI típico: 3,2 V; IOVCC típico: 1,8 V

Características ópticas

• Resolución: 800 × 800
• Brillo: 500 cd/m²
• Relación de contraste: 800:1
• Gama de color: 60%
• Uniformidad de luminancia: 80%
• Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
• Tiempo de respuesta: 25 ms

Condiciones de funcionamiento

• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤ 90% HR (60°C)

Aplicaciones

• Dispositivos domóticos
• Equipos de control industrial y paneles de operador
• Instrumentos médicos
• Terminales IA y HMI embebidos avanzados

Especificaciones técnicas

• Modelo: YX34003A
• Tamaño de pantalla: 3,4″ (circular)
• Resolución: 800×800 RGB
• Tipo de pantalla: TFT circular, transmisiva
• Tecnología de visualización: IPS (All O'Clock)
• Driver IC: JD9365DA
• Interfaz: MIPI DSI
• Área activa: 87,6 × 87,6 mm
• Dimensiones exteriores: 94,9 × 96,9 × 2,25 mm
• Retroiluminación: 8 × LED blancas
• VCI típico: 3,2 V; IOVCC típico: 1,8 V
• Brillo: 500 cd/m²; Relación de contraste: 800:1; Tiempo de respuesta: 25 ms
• Temperatura de funcionamiento: -20°C a +70°C; Almacenamiento: -30°C a +80°C
