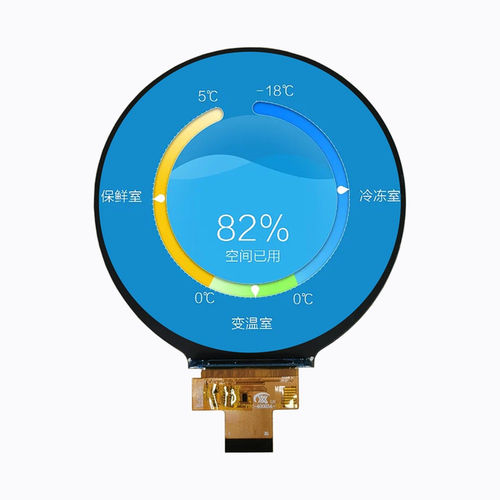

Módulo de visualización TFT LCD YX40023A

IPSde color720 x 720

Descripción general
El YX40023A es un módulo de pantalla TFT-LCD circular de 4,0 pulgadas de Yousee con resolución 720×720 RGB y una interfaz MIPI DSI. Controlado por el IC driver ICNL9707AC-03 y basado en un panel IPS con visualización All O'Clock, el módulo ofrece características de visión uniformes y reproducción de color estable según el ángulo de visión. Su perfil mecánico ultradelgado y el retroiluminación por 6 LED blancas lo hacen adecuado para HMI embebidas, dispositivos de domótica, equipos médicos, paneles de control industriales y terminales AI.

Características clave
Módulo TFT-LCD circular de 4,0 pulgadas; resolución HD 720×720; interfaz MIPI DSI; driver IC ICNL9707AC-03; IPS (All O'Clock); retroiluminación LED blanca (6 LEDs); perfil mecánico ultradelgado.

Especificaciones básicas
Tamaño de pantalla: 4,0 pulgadas
Tipo de LCD: TFT-LCD, transmisivo
Resolución: 720 (RGB) × 720
Área activa: 101.52 × 101.52 mm
Dimensiones externas: 105.6 × 109.87 × 2.09 mm
Pitch de píxel: 0.141 × 0.141 mm
Dirección de visualización: All O'Clock
Driver IC: ICNL9707AC-03
Interfaz: MIPI DSI
Retroiluminación: LED blancas × 6
Tensión analógica (VCI): 3.2 V típ.
Tensión lógica (IOVCC): 1.8 V típ.

Características ópticas
Resolución: 720 × 720
Relación de contraste: 1200 : 1
Gama de color: 60%
Brillo: 300 cd/m²
Uniformidad de luminancia: 80%
Ángulo de visión (CR ≥ 10): 80° / 80° / 80° / 80°
Tiempo de respuesta: 30 ms

Condiciones de operación
Temperatura de funcionamiento: -20°C ~ +70°C
Temperatura de almacenamiento: -30°C ~ +80°C
Humedad: ≤90% HR (60°C)

Especificaciones técnicas

• Modelo: YX40023A
• Tamaño de pantalla: 4,0 pulgadas redondo
• Resolución: 720×720 (RGB)
• Área activa: 101.52 × 101.52 mm
• Dimensiones externas: 105.6 × 109.87 × 2.09 mm
• Pitch de píxel: 0.141 × 0.141 mm
• Tipo de panel: TFT-LCD, transmisivo, IPS (All O'Clock)
• Driver IC: ICNL9707AC-03
• Interfaz: MIPI DSI
• Retroiluminación: 6 × LED blancas
• Brillo: 300 cd/m²
• Relación de contraste: 1200:1
• Gama de color: 60%
• Tiempo de respuesta: 30 ms
• Tensión analógica (VCI): 3.2 V (típ.)
• Tensión lógica (IOVCC): 1.8 V (típ.)
• Temperatura de funcionamiento: -20°C a +70°C
• Temperatura de almacenamiento: -30°C a +80°C
• Humedad: ≤90% HR (60°C)
