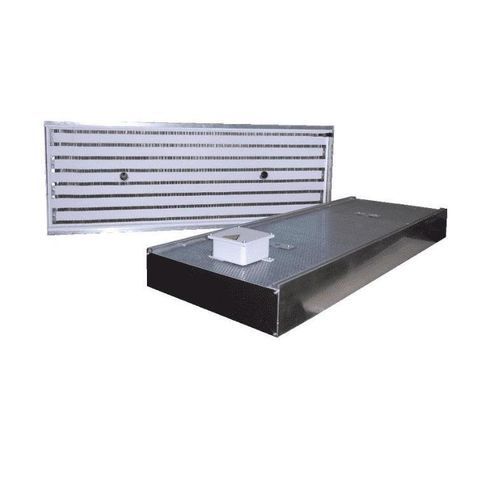

Calefactor radiante monofásico HP' ALU

eléctricotrifásicoCA

Descripción corta
Calefactor infrarrojo de onda media diseñado para aplicaciones de densidad de potencia media (hasta 40 kW/m²), temperaturas ambiente hasta 100°C y humedad moderada. Requiere doble aislamiento para la instalación. No apto para ambientes húmedos.

• Unidades de longitud media (hasta 3 m)
• Baja inercia térmica (≈ 5 s)
• Alta eficiencia de radiación (> 90 %)
• Categoría de densidad: media (hasta 40 kW/m²)

Especificaciones técnicas
Calefactor infrarrojo de onda media (2,6 µm) que integra :

• Un módulo calefactor con cintas onduladas de baja inercia (≈ 5 s)
• Bastidor de aluminio (opción: ranura para tornillo M6 y rejilla de acero inoxidable)
• Conexiones eléctricas en una caja de empalmes montada en la parte trasera del bastidor

Entrada de cable cliente mediante prensaestopas.

Dimensiones estándar y variantes
Longitudes estándar hasta 3 m. Otras longitudes, potencias y tensiones bajo solicitud.

MWI HP ALU 230V Mono
Longitud x Ancho

• 600 x 500 mm
• 1000 x 300 mm
• 1400 x 300 mm
• 1600 x 300 mm
• 2200 x 200 mm

Potencias estándar disponibles:

• 4,5 kW / 19 A
• 6 kW / 26 A
• 7 kW / 31 A
• 8 kW / 35 A
• 9 kW / 40 A

MWI HP ALU 400V Mono
Longitud x Ancho

• 1000 x 300 mm
• 1400 x 300 mm
• 1600 x 300 mm
• 2000 x 250 mm
• 2250 x 250 mm
• 2500 x 250 mm

Potencias estándar:

• 7,5 kW / 19 A
• 9,5 kW / 24 A
• 11,5 kW / 29 A
• 13,5 kW / 34 A
• 15,5 kW / 39 A

MWI HP ALU 400V Trifásico
Longitud x Ancho

• 1500 x 350 mm
• 1800 x 350 mm
• 2000 x 350 mm
• 2250 x 300 mm
• 2500 x 300 mm
• 2800 x 300 mm

Potencias estándar disponibles:

• 14 kW / 21 A
• 17,5 kW / 26 A
• 21 kW / 31 A
• 24,5 kW / 36 A
• 28 kW / 41 A
• 34,5 kW / 50 A

Características técnicas

• Tipo: calefactor infrarrojo de onda media (2,6 µm)
• Límites de uso: densidad de potencia ≤ 40 kW/m²; temperatura ambiente hasta 100°C; humedad moderada (no apto para ambientes húmedos)
• Instalación: doble aislamiento requerido
• Longitud: tamaños estándar hasta 3 m (tamaños a medida bajo demanda)
• Elemento calefactor: cintas onduladas de baja inercia (≈ 5 s)
• Bastidor: aluminio (opción: ranura para tornillo M6 y rejilla inox)
• Conexiones: caja de empalmes trasera
• Entrada de cable cliente: prensaestopas
• Eficiencia de radiación: > 90 %
• Opciones de potencia/dimensiones: ver tablas de variantes arriba
