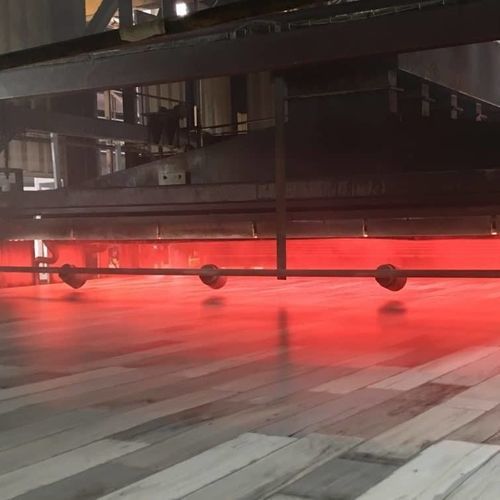

Horno de túnel

de cinta transportadorapasantede secado

Resumen
Sopara suministra procesos térmicos por infrarrojos y hornos/túneles completos para fabricantes de materiales de interiorismo y construcción (revestimientos de suelos, placas de yeso, fachadas, frentes de cocina, elementos decorativos). Las tecnologías incluyen IR de onda corta, media y combinada, así como hornos eléctricos compactos para líneas continuas. Objetivo: optimizar rendimiento, reducir consumo energético y facilitar la descarbonización de procesos.

Retos térmicos abordados

• Altos volúmenes industriales y rendimiento: líneas que producen kilómetros de revestimiento a >20 m/min; cualquier pérdida de rendimiento afecta la rentabilidad.
• Control de la calidad superficial: control preciso de la temperatura para efectos madera/piedra/cuero para limitar rechazos y mantener uniformidad del acabado.
• Descarbonización de procesos a gas: sustitución de largos hornos de gas por soluciones IR eléctricas compactas sin comprometer los resultados.
• Incrementos de productividad con huella reducida: añadir módulos de onda corta de 1–2 m en la entrada de línea para aumentar producción sin grandes obras.

Soluciones térmicas Sopara
Sopara ofrece hornos infrarrojos a medida, combinaciones corta/medio onda, emisores medio‑onda de alto rendimiento y hornos eléctricos compactos para reemplazar líneas a gas. Familias clave: RadiantLine™ (emisores), ThermalCore™ (control) y ThermalWorks™ (hornos y túneles). Servicios: ensayos de laboratorio, pruebas piloto e industrialización para asegurar las transiciones.

Longitud de onda e innovación de proceso
La onda corta proporciona penetración directa (adecuada para productos translúcidos, penetración >1 mm). La onda media calienta la superficie (penetración en micras) para embossing y calandrado sin afectar capas internas. Sopara selecciona y mezcla longitudes de onda para optimizar gelificación, embossing y acabado superficial a lo largo del proceso.

Aplicaciones (ejemplos interiorismo & construcción)

• Gelificación de pavimentos PVC — calentamiento del núcleo del plastisol en paso continuo para activar la gelificación en ~6–10 s a altas velocidades de línea.
• Embossing y calandrado de PVC — calentamiento superficial para crear texturas madera/piedra/cuero sin ablandar capas inferiores.
• Secado y curado de pintura en fachadas, tejas y paneles de puertas — líneas en paso continuo a 20–25 m/min.
• Cocinas y mobiliario: curado multizona para geometrías variables en frentes y paneles.
• Recubrimiento de textiles técnicos — secado homogéneo para lonas, persianas y pantallas.
• Presecado de placas de yeso — módulos IR de onda corta en la entrada de línea para acelerar el presecado e incrementar el rendimiento.

Beneficios y rendimiento seleccionados

• Gelificación completa en ~6–7 s a >20 m/min en productos PVC desarrollados.
• Eficiencia del horno típicamente 40–60% (vs 15–25% por convección comparable).
• Ejemplo de sustitución: horno eléctrico de 7 m por horno de gas de 40 m con consumo reducido ~7–8×.
• Incremento de productividad de 10–20% instalando módulos de onda corta de 1–2 m en entrada de línea.
• Reemplazos de emisores con ahorros energéticos >40% frente a tubos de cuarzo en algunos casos.

Casos de estudio / Referencias (resúmenes)

• Pavimento PVC — proveedor de grandes fabricantes: gelificación completa en 6–7 s a >20 m/min; eficiencia de horno 40–60%; rendimiento ×5 respecto a hornos de aire caliente.
• Descarbonización industrial — tras I+D un horno eléctrico de 7 m reemplazó un horno de gas de 40 m (ej. eléctrico 400–450 kW vs gas 2 500 kW) con gelificación completa tras optimización.
• Eficiencia energética por reemplazo de emisores — emisores medio‑onda HP de cinta ondulada reemplazaron tubos de cuarzo reduciendo potencia (ej. 400 → 250 kW, ~40% de ahorro).

Preguntas frecuentes (selección)

• ¿Puede un horno infrarrojo reemplazar un horno de gas en una línea de gelificación PVC? Sí — tras ensayos de laboratorio y calificación progresiva Sopara informa reemplazos industriales (p. ej. 7 m eléctrico por 40 m gas).
• ¿Qué tecnología IR es mejor para gelificación PVC? Tradicionalmente medio‑onda; el corto‑onda o la combinación corto+/medio‑onda es más eficiente en PVC espumado translúcido.
• ¿Se puede aumentar la productividad de una línea existente? Sí — módulos de onda corta en la entrada pueden proporcionar 10–20% de mejora sin cambios importantes.
• ¿Qué ventajas al reemplazar tubos de cuarzo? Emisores medio‑onda HP de cinta ondulada alcanzan 80–90% de eficiencia frente a cuarzo, reduciendo consumo >40% en algunos procesos.
• ¿Qué soporte se ofrece? Auditoría, pruebas laboratorio, piloto, industrialización, formación y mantenimiento predictivo.

Especificaciones técnicas

• Familias / nombres comerciales: ThermalWorks™ Infrared Ovens, RadiantLine™ Emitters, ThermalCore™ Control Intelligence.
• Longitudes típicas de horno: ejemplos 2,5 m (prototipo SW+MW), 7 m eléctrico (caso descarbonización); reemplazos de hornos de gas hasta 40 m citados.
• Potencias instaladas: ejemplo 700 kW para horno combinado SW+MW de 2,5 m (huella ~8–9 m²).
• Tiempos de proceso: gelificación ~6–7 s en PVC desarrollados; otros procesos 6–10 s.
• Velocidades de línea: ejemplos >20 m/min (gelificación); líneas de pintura 20–25 m/min; incrementos reportados hasta 60–100 m/min.
• Energía & eficiencia: eficiencia del horno 40–60% vs 15–25% por convección; eficiencia de emisores 80–90% para cinta ondulada HP medio‑onda vs cuarzo.
• Pene tración: onda corta >1 mm; medio‑onda calentamiento superficial (varios µm) para embossing sin deformar capas internas.
• Modularidad: módulos de onda corta diseñados para encajar en 1–2 m en entrada de línea para acelerar presecado e incrementar rendimiento.
• Metodología industrial: auditoría → pruebas laboratorio → piloto → industrialización → formación → mantenimiento predictivo; referencia ISO 9001.
