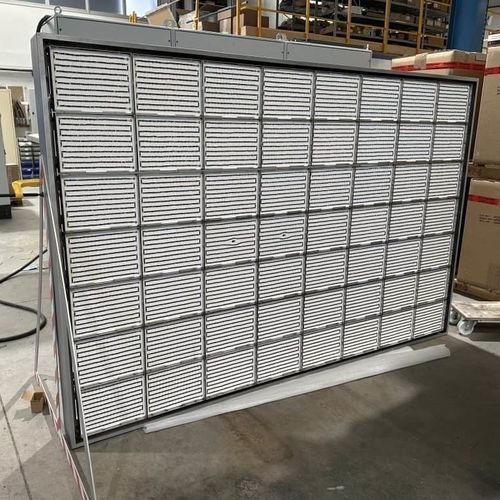

Horno de cámara

de recalentamientode precalentamientode infrarrojos

Resumen
Solución de horno industrial diseñada para aplicaciones aeroespaciales que acelera la industrialización de composites termoplásticos mediante calentamiento infrarrojo de onda media de respuesta rápida y alta uniformidad espacial. Orientado a piezas 3D complejas, espesores variables y mayores ritmos de producción, garantizando repetibilidad, seguridad del proceso y trazabilidad completa.

Retos térmicos para la aeronáutica

• Alta precisión: calentar rápidamente a alta temperatura con uniformidad en cada zona de la pieza.
• Complejidad & adaptabilidad: geometrías 3D, espesores variables y apilados compuestos requieren procesos continuamente adaptables.
• Mayor velocidad de producción: la transición a termoplásticos exige ciclos más cortos sin comprometer la calidad.
• Seguridad y trazabilidad: cada ciclo debe controlarse, registrarse y ser reproducible para programas con requisitos de calidad estrictos.

Respuesta térmica Sopara & soluciones
Sopara ofrece un enfoque térmico integrado que combina emisores infrarrojos de onda media de respuesta rápida, calentadores multizona de alta densidad y un armario de control inteligente. Las soluciones están validadas en materiales críticos aeroespaciales y ritmos industriales para ofrecer precisión, uniformidad y reproducibilidad.

Rendimiento térmico (destacados)

• Calentamiento de Carbon-PEEK hasta 450°C.
• Uniformidad validada en ±10°C; desarrollo en curso para alcanzar ±5°C.
• Reducción de tiempos de ciclo de ~20 minutos a 5–10 minutos en procesos validados.
• Reducción de gradientes térmicos y deriva.
• Mejoras en la tasa de producción hasta 4× frente a tecnologías heredadas.

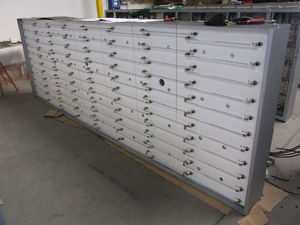

Infrarrojo de onda media: transferencia directa de energía
Ciclos más rápidos, estables y reproducibles mediante la absorción directa por el material. Beneficios:

• Infrarrojo de onda media de baja inercia adecuado para altas temperaturas.
• Absorción directa por el material (eliminación del calentamiento ineficiente del aire).
• Eliminación de flujos de aire de enfriamiento incompatibles con la uniformidad requerida.
• Transferencia de energía rápida y localizada con energía por pieza reducida ~4× frente a algunos sistemas heredados.

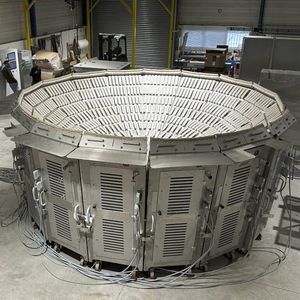

Calentadores de alto rendimiento — IRM HP Aero V5™
Arquitectura de calentamiento infrarrojo patentada que combina pixelización térmica, eliminación de zonas frías y adaptación a preformas termoplásticas 3D complejas. Puntos clave:

• IRM HP Aero V5™: arquitectura de calentamiento patentada de alto rendimiento.
• 100% de superficie utilizable con eliminación de zonas frías periféricas.
• Miniaturización de calentadores de alta densidad (hasta 132 zonas/m²).
• Adaptación a preformas 3D complejas (piezas largas, espesor variable).
• Paneles calentadores miniaturizados (~0,7 m²) que permiten calentamiento localizado y de alta resolución.

Control inteligente — armario ThermalCore™
Control y supervisión multizona en tiempo real para regulación precisa de potencia, trazabilidad y detección inmediata de deriva/fallo. Puntos destacados:

• Control simultáneo de hasta 200 zonas independientes.
• Regulación dinámica de potencia e interfaz de supervisión en tiempo real (lazos de control).
• Detección automática de fallos en aproximadamente 10 segundos.
• Trazabilidad nativa completa con registro de curvas de temperatura para cada pieza.

Aplicaciones para la aeronáutica
Soluciones de calentamiento y conformado para una amplia gama de usos aeroespaciales, incluyendo:

• Hojas termoplásticas (Organosheet) — calentamiento y preformado.
• Transición de 2D a 3D — calentamiento de preformas colocadas o soldadas con recalentamiento y compactado por presión.
• Precalentamiento infrarrojo de piezas compuestas termorrígidas (~60–70°C) antes del estampado.
• Retoques de pintura y resina como procesos complementarios.
• Soldadura espejo de termoplásticos — calentamiento rápido de superficie y ensamblaje inmediato para formar soldaduras.

Logros industriales & casos clientes
Sopara informa despliegues en líneas industriales aeroespaciales con logros como la industrialización de hasta 300.000 piezas/año en composites termoplásticos 3D, adopción global del IRM HP Aero V5™, uniformidad térmica validada a altas temperaturas y ahorros energéticos documentados. Proyectos que abarcan desde pilotos hasta procesos totalmente industrializados con auditorías, pruebas y validaciones progresivas.

Credibilidad & despliegue
Colaboración con OEMs y laboratorios especializados, metodología progresiva (auditoría, pruebas, pilotos, industrialización, formación, mantenimiento predictivo). Las soluciones se han desplegado con grandes fabricantes y proveedores de equipos y se apoyan en I&D plurianual e innovaciones patentadas.

Especificaciones técnicas

• Calentamiento máximo del material: hasta 450°C (ej.: Carbon-PEEK).
• Uniformidad térmica: ±10°C validado a 450°C, objetivo ±5°C.
• Tiempos de ciclo típicos: reducidos de ~20 min a 5–10 min según la aplicación.
• Mejora de la tasa de producción: hasta 4× vs tecnologías heredadas; en algunas líneas, 1 pieza cada ~3 minutos es alcanzable.
• Pixelización térmica: hasta 132 zonas/m² (calentadores multizona de alta densidad).
• Capacidad de control: hasta 200 zonas controladas independientemente (ThermalCore™).
• Huella de los paneles calefactores: paneles miniaturizados de ~0,7 m².
• Eficiencia energética: transferencia IR directa reduce la energía por pieza (auditorías informan reducción de hasta ~4× vs sistemas heredados).
