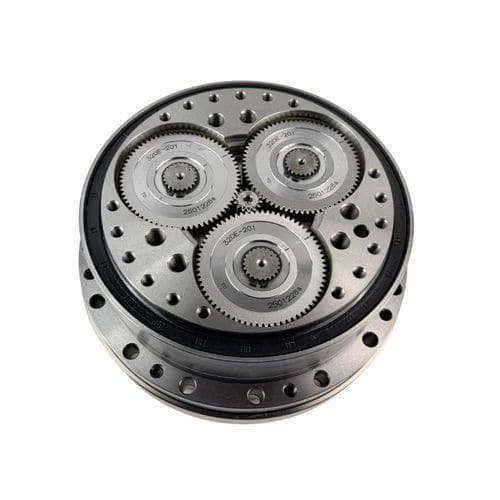

Reductor planetario HRD-20E-XXcicloidalcoaxialcon eje hueco
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- planetario, cicloidal
- Orientación de los ejes
- coaxial
- Tipo de eje
- con eje hueco, con eje macizo
- Par
- 200 - 500 Nm, 500 - 1000 Nm, 1 - 2 kNm, 2 - 5 kNm
- Montaje
- de montaje en brida, pendular, patas
- Estructura
- compacto, modular, con brida, hueco
- Número de etapas
- de 2 etapas
- Rendimiento
- de alta precisión, de alta eficacia, silencioso, de alto rendimiento, de bajo juego, de alto par, sin mantenimiento, sin contragolpe, de alta velocidad
- Aplicaciones
- para servomotor, de mando, para transmisión marina, para equipo de manutención, para aplicaciones aeronáuticas, para generación de energía, para la robótica, máquina, para curvadora y enderezadora, para productos farmacéuticos, para motor eléctrico DC, para máquina de impresión, para variador, para prensa de inyección, para aplicaciones de elevación, para máquina de corte, para mesa rotatoria, para rueda motriz eléctrica, para automatismo, para aerogenerador, para transportador, para aplicaciones marinas, de eje, para motor paso a paso, industrial, para motor de alta potencia, para la industria papelera, de articulación, para motor asíncrono, para máquina de alimentos, para transportador, para máquina herramienta, para ruedas dentadas, para la industria agroalimentaria, para equipamiento electrónico, para aplicaciones láser, para sombrilla de gran tamaño, para máquina de embalaje, para trefiladora de cables, para máquina de papel, para cargas pesadas, para equipamiento médico, para actuador, para vehículo de construcción, para la industria petroquímica, para maquinaria, para AGV
- Otras características
- a medida, de alta calidad, de transmisión mecánica, con pata, NEMA 23, NEMA 34, NEMA 17
- Velocidad de rotación
15 rpm
(94,2478 rad.min-1)- Relación de reducción
57 unit, 81 unit, 105 unit, 121 unit, 153 unit
Descripción
La serie E de reductores RV con brida integrada representa una solución de reducción de velocidad de ingeniería de precisión diseñada para aplicaciones mecánicas de alto rendimiento. Este avanzado sistema de transmisión presenta un mecanismo de engranaje diferencial cerrado de dos etapas que combina configuraciones de engranaje de espiga cicloidal y engranaje planetario, con un sólido diseño de eje de salida. La unidad viene montada de fábrica con sellado de brida y prelubricada con grasa especializada RV, lo que permite su integración inmediata con servomotores tras la instalación.
Aplicaciones de robótica industrial:
Para brazos robóticos con cargas útiles de efector final ≤20kg: Principalmente desplegados en articulaciones de base a carga elevada (normalmente J1-J4)
Para brazos robóticos con cargas útiles de efector final >20kg: Las seis articulaciones utilizan reductores RV
Como componente de transmisión crítico, los reductores RV garantizan una precisión de posicionamiento excepcional en los sistemas robóticos.
● Transmisión de potencia de alta precisión
a. capacidad de par de 50-7000 N-m para aplicaciones de trabajo pesado (robots de soldadura/manipulación de materiales)
b. juego <1 arcmin con excepcional precisión de repetición de posicionamiento (±16 arcseg)
● Ciclo de vida operativo ampliado
a. ≥Malla de 30 dientes que garantiza una distribución uniforme del desgaste (6.000-10.000 horas de servicio)
b. Resistencia superior a la fatiga en comparación con los accionamientos armónicos para un funcionamiento continuo 24/7
● Características de rendimiento adaptables
a. eficiencia de transmisión del 85%-95% con pérdida de potencia minimizada
b. rango de relaciones de reducción de 31-203 mediante configuraciones de engranajes planetarios personalizables
● Rendimiento de movimiento dinámico
a. El diseño de baja vibración garantiza un funcionamiento suave sin oscilación del efector final
b. La respuesta de aceleración instantánea permite el seguimiento de trayectorias a alta velocidad
---
