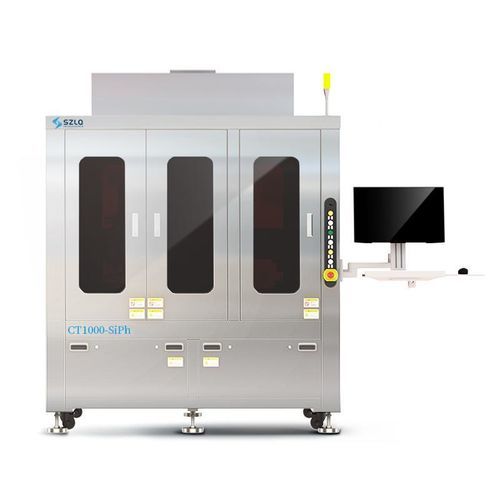

Máquina de prueba de acoplamiento CT1000-SiPh

automáticaCNCde materiales

Resumen
El CT1000-SiPh es un equipo de ensayo para chips ópticos de silicio diseñado para la industrialización a gran volumen. El sistema combina una sección de ensayo dedicada y una sección de carga/descarga para ofrecer un acoplamiento y medición rápidos y precisos de arreglos de fibra (FA) a chips ópticos de silicio. Integra un sistema de visión de alta resolución, un mecanismo de acoplamiento de alta precisión y un control dinámico en lazo cerrado de fuerza para mantener la consistencia de medición y el rendimiento.

Características clave

• Sistema de visión de alta resolución (resolución visual 50 nm)
• Mecanismo de acoplamiento de alta precisión para la alineación FA→chip
• Control dinámico en lazo cerrado de fuerza para un acoplamiento rápido y repetible
• Diseño altamente compatible que admite múltiples tipos de chips e interfaces
• Carga/descarga automática en cesta para rendimiento de producción

Ventajas

• Sistema de amortiguación por cojinetes de aire independiente en la sección de ensayo para aislar vibraciones externas y de carga/descarga
• Manejo automatizado en estilo cesta apto para producción en serie
• Retroalimentación de presión terminal para un control y monitorización precisos del proceso
• Soporte para procesos como expansión por película de aire caliente

Áreas de aplicación

• Fotónica
• Dispositivos de potencia
• Dispositivos RF de microondas
• Vehículos de nueva energía (módulos de propulsión y sensores)

Especificaciones

• Capacidad del carro: 25 unidades anillo wafer de 8 pulgadas
• Resolución visual: 50 nm
• Peso del equipo: aprox. 1300 kg
• Fuente de presión positiva: presión ≥ 0,5 MPa; diámetro de conexión: 8 mm
• Fuente de presión negativa: grado de vacío ≤ -80 KPa; diámetro de conexión: 8 mm (bomba de vacío opcional)
