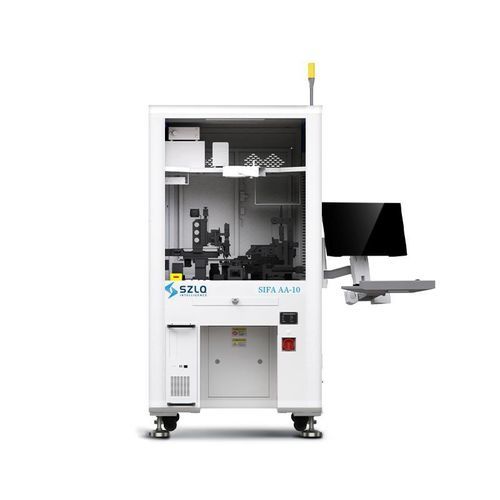

Sistema de acoplamiento SIFA AA-10

SIFA AA-10 es un dispositivo de acoplamiento diseñado para el desarrollo de productos T/RX-FA. Ofrece dosificación automática, curado UV y control por realimentación de fuerza, integrando hardware y software tanto para validación a pequeña escala como para producción en serie.

Características clave

• Sistema de montaje de acoplamiento eficiente y preciso
• Sistema de nivelación automática de la mesa
• Guiado visual para el alineamiento
• Retroalimentación precisa y en tiempo real de la presión en direcciones X/Z del FA
• Dosificación automática
• Curado UV automático
• Sistema de absorción de impactos por flotación de aire para mayor estabilidad
• Interfaz de software intuitiva con cambio rápido de software
• Sistema de acoplamiento desarrollado internamente, con alta compatibilidad de equipos
• Reemplazo cómodo de fijaciones

Áreas de aplicación

• Fotónica
• Dispositivos de potencia
• Sector de dispositivos RF microondas
• Sector de vehículos de nueva energía

Características / Especificaciones técnicas

• Entorno de funcionamiento: Temperatura 22°C ± 2°C; Humedad 55% ± 5%
• Precisión de posicionamiento repetible de los ejes lineales acoplados: ±100 nm
• Peso del equipo: Aprox. 600 kg
• Fuente de presión positiva: Presión ≥ 0,5 MPa; calibre receptor: 8 mm
• Fuente de presión negativa: Grado de vacío ≤ -80 kPa; calibre receptor: 8 mm (bomba de vacío opcional)
• Adsorción por vacío FA + sujeción con mordazas eléctricas con retroalimentación de control de fuerza
• Posicionamiento de dosificación y retroalimentación de control de fuerza de contacto

Compatibilidad y opciones

• Diseñado para validación I+D y escalable a líneas de producción
• Bomba de vacío opcional y fijaciones personalizables
• Alta compatibilidad con diversos dispositivos y módulos FA
• Cambio rápido de software para adaptar recetas de proceso
