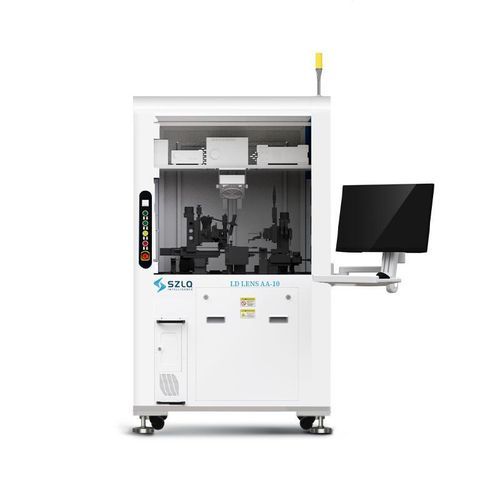

Sistema de alineación de alta precisión LD LENS AA-10

automático

Resumen:
LD LENS AA-10 es un sistema de acoplamiento y montaje de alta precisión diseñado para acoplamiento y colocación LD LENS, que proporciona acoplamiento activo con seis grados de libertad e integración de control y automatización para una producción estable y repetible.

Funciones y características clave:

• Acoplamiento y montaje activo con seis grados de libertad
• Portador con control de temperatura para estabilidad del proceso
• Guía visual de alta precisión con posicionamiento visual superior/inferior
• Retroalimentación precisa de la presión bajo LENS
• Control de fuerza de la boquilla combinado con adsorción por vacío
• Dispensado automático y curado UV automático para integración del proceso
• Sistema de absorción de impactos por flotación de aire para aislamiento de vibraciones
• Interfaz de software intuitiva con conmutación rápida de recetas y alta compatibilidad
• Reemplazo sencillo de utillajes para soportar desde validación en pequeña serie hasta producción masiva
• Configuración personalizable con capacidades de calibración automática

Ámbitos de aplicación:

• Fotónica
• Dispositivos de potencia
• Dispositivos RF de microondas
• Sector de vehículos de nueva energía

Características técnicas / especificaciones:

• Control de temperatura del portador: 20~80 °C, ±0,5 °C (opcional)
• Precisión de posicionamiento repetible de los ejes lineales acoplados: ±100 nm
• Peso del equipo: aprox. 650 kg
• Fuente de presión positiva: Presión ≥ 0,5 MPa; calibre de conexión: 8 mm
• Fuente de presión negativa: Grado de vacío ≤ -80 kPa; calibre de conexión: 8 mm (bomba de vacío opcional)
• Control de fuerza de boquilla combinado con adsorción por vacío
• Incluye utillaje de producto y capacidades de dispensado automático
