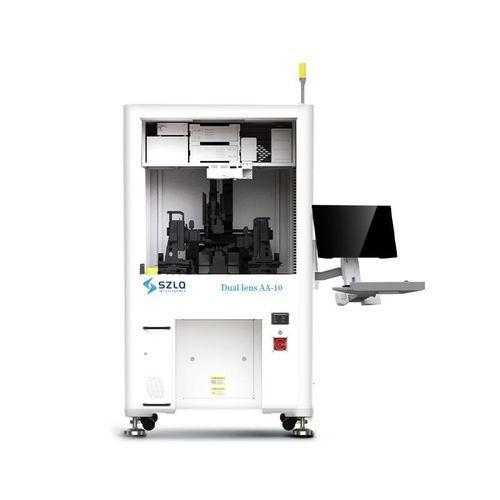

Sistema de alineación mecánico Dual lens AA-10-zópticopara dispositivo ópticode matriz de fibra óptica y guía de onda
Añadir a mis favoritos
Añadir al comparador
Características
- Tecnología
- óptico, mecánico
- Aplicaciones
- para dispositivo óptico, industrial, de matriz de fibra óptica y guía de onda
- Otras características
- de alta precisión, automático, ultracompacto
Descripción
El AA-10-z de doble lente es un sistema de alineación activo desarrollado para el acoplamiento síncrono de lentes dobles. Una plataforma de posicionamiento nano-lineal accionada por motor de accionamiento directo proporciona alta eficiencia, estabilidad y precisión de acoplamiento. El equipo integra dos sistemas activos de acoplamiento y montaje de seis grados de libertad de alta precisión, guía visual de alta precisión, calibración visual superior/inferior, retroalimentación de presión LENS y control de fuerza, dispensado automático y curado UV, y una mesa portadora con control de temperatura opcional — apto para validación en pequeñas series y producción a gran escala.
Características clave
Áreas de aplicación
Características / Especificaciones técnicas
Características clave
- Dos sistemas activos de acoplamiento y montaje de seis grados de libertad de alta precisión
- Plataforma de posicionamiento nano-lineal con motor de accionamiento directo para mayor eficiencia y precisión
- Guía visual de alta precisión con calibración visual superior e inferior
- Retroalimentación de presión LENS y control de fuerza de contacto
- Dispensado preciso automático y curado UV automático
- Mesa portadora con control de temperatura (opcional)
- Sistema amortiguador por flotación de aire de alta eficiencia
- Interfaz de software intuitiva, alta compatibilidad del equipo y cambio rápido de utillajes
- Diseño compacto para integración sencilla
Áreas de aplicación
- Fotónica
- Dispositivos de potencia
- Dispositivos microondas RF
- Sector de vehículos de nueva energía
Características / Especificaciones técnicas
- Entorno de funcionamiento: Temperatura 22°C ± 2°C; Humedad 55% ± 5%
- Precisión de posicionamiento repetible de los ejes lineales acoplados: ±100 nm
- Peso del equipo: Aprox. 650 kg
- Fuente de presión positiva: Presión ≥ 0,5 MPa; diámetro de conexión: 8 mm
- Fuente de presión negativa: Grado de vacío ≤ -80 KPa; diámetro de conexión: 8 mm (bomba de vacío opcional)
- Adsorción por vacío LENS con retroalimentación de control de fuerza
- Posicionamiento de dispensado y retroalimentación de control de fuerza de toque
