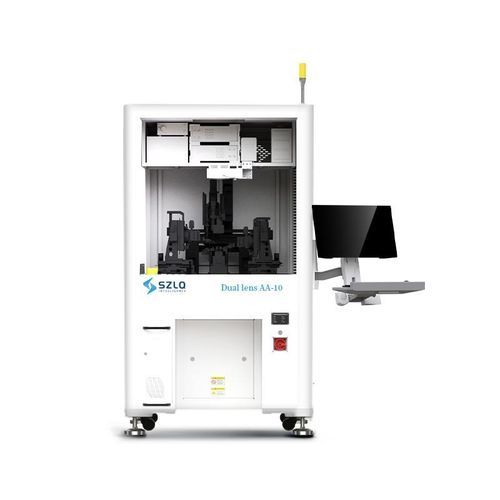

Sistema de alineación óptico Dual lens AA-10

para dispositivo ópticode matriz de fibra óptica y guía de ondaindustrial

Dual-lens AA-10 es un equipo de alineación activa diseñado para productos de acoplamiento síncrono de doble lente. Incorpora dos sistemas de acoplamiento y montaje activos de alta precisión con seis grados de libertad, una mesa portadora con control de temperatura y guía visual. El diseño favorece la compatibilidad y la estabilidad, con utillajes de cambio rápido y conmutación por software para soportar varios programas de máquina.

Funciones clave

• Dos conjuntos de sistemas de acoplamiento y montaje activos de seis grados de libertad de alta precisión
• Mesa portadora con control de temperatura de alta precisión
• Guía visual de alta precisión con calibración visual superior e inferior
• Retroalimentación precisa de la presión de la lente
• Dispensado automático y curado UV automático
• Sistema de amortiguación por flotación de aire de alta eficiencia
• Utillajes de cambio rápido y conmutación por software para compatibilidad de modelos

Opciones adicionales / características

• Personalización
• Localización
• Calibración automática

Áreas de aplicación

• Fotónica
• Dispositivos de potencia
• Dispositivos RF de microondas
• Sector de vehículos de nueva energía

Ventajas / componentes

• Control de fuerza de la boquilla combinado con adsorción por vacío
• Componentes de posicionamiento visual superior e inferior
• Utillajes para producto
• Componentes de dispensado y módulos de visión superior y curado UV
• Fuente de presión positiva: Presión ≥ 0,5 MPa; diámetro de conexión: 8 mm
• Fuente de presión negativa: Grado de vacío ≤ -80 kPa; diámetro de conexión: 8 mm (bomba de vacío opcional)

Especificaciones técnicas

• Control de temperatura de la mesa portadora: 20 ~ 80 °C, ±0,5 °C (opcional)
• Precisión de posicionamiento repetible de los ejes lineales acoplados: ±100 nm
• Peso del equipo: aprox. 650 kg
