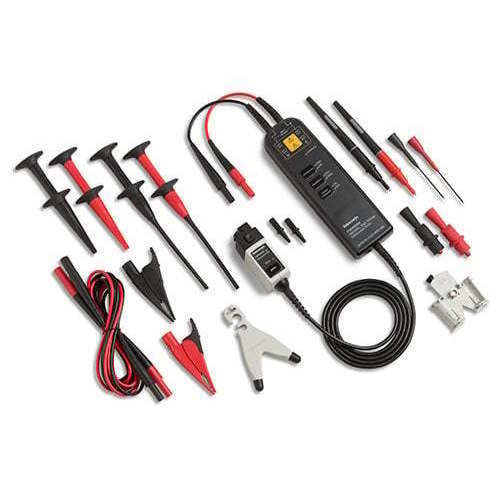

Sonda de prueba eléctrica P5200A

para altas frecuencias

Resumen
Una sonda diferencial de alta tensión mide la diferencia de voltaje entre dos puntos cuando ninguno está referenciado a tierra. Las sondas de alta tensión Tektronix permiten mediciones en circuitos flotantes o aislados y algunos modelos soportan hasta ±6000 V. Están diseñadas para una elevada supresión de modo común y así ofrecer mediciones precisas sin referencia a tierra.

Las soluciones Tektronix para sondas diferenciales de alta tensión ofrecen:

• Alta ancho de banda y baja carga de sonda para capturar señales con precisión
• Certificaciones de seguridad de terceros en modelos seleccionados (UL, CSA, ETL)
• Amplia gama de atenuaciones y rangos de tensión para ajustar el rango dinámico
• Conjunto completo de accesorios y adaptadores para compatibilidad con osciloscopios

Modelos y especificaciones clave

• P5200A — Atenuación: 50X / 500X — Ancho de banda: 50 MHz — Impedancia de entrada: 10 MΩ || 2 pF — Voltaje máximo: 500X: ±1300 V; 50X: ±130 V — Precio lista: £1,630
• P5202A — Atenuación: 20X / 200X — Ancho de banda: 100 MHz — Impedancia de entrada: 5 MΩ || 2 pF — Voltaje máximo: 200X: ±640 V; 20X: ±64 V — Precio lista: £2,490
• P5205A — Atenuación: 50X / 500X — Ancho de banda: 100 MHz — Impedancia de entrada: 10 MΩ || 2 pF — Voltaje máximo: 500X: ±1300 V; 50X: ±130 V — Precio lista: £2,490
• THDP0200 — Atenuación: 50X / 500X — Ancho de banda: 200 MHz — Impedancia de entrada: 10 MΩ || 2 pF — Voltaje máximo: 500X: ±1500 V; 50X: ±150 V — Precio lista: £2,940
• TMDP0200 — Atenuación: 25X / 250X — Ancho de banda: 200 MHz — Impedancia de entrada: 5 MΩ || 2 pF — Voltaje máximo: 250X: ±750 V; 25X: ±75 V — Precio lista: £3,010
• THDP0100 — Atenuación: 100X / 1000X — Ancho de banda: 100 MHz — Impedancia de entrada: 40 MΩ || 2.5 pF — Voltaje máximo: 1000X: ±6000 V; 100X: ±600 V — Precio lista: £4,980
• P5210A — Atenuación: 100X / 1000X — Ancho de banda: 50 MHz — Impedancia de entrada: 40 MΩ || 2.5 pF — Voltaje máximo: 1000X: ±5600 V; 100X: ±560 V — Precio lista: £5,020
• TDP0500 — Atenuación: 5X / 50X — Ancho de banda: 500 MHz — Impedancia de entrada: 1 MΩ || ≤ 1 pF — Voltaje máximo: 50X: ±42 V; 5X: ±4.2 V — Precio lista: £5,730
• TDP1000 — Atenuación: 5X / 50X — Ancho de banda: 1 GHz — Impedancia de entrada: 1 MΩ || ≤ 1 pF — Voltaje máximo: 50X: ±42 V; 5X: ±4.2 V — Precio lista: £6,470
• P6251 — Atenuación: 5X / 50X — Ancho de banda: 1 GHz — Impedancia de entrada: 1 MΩ || ≤ 1 pF — Voltaje máximo: 50X: ±42 V; 5X: ±4.2 V — Precio lista: £8,740

Instrumentos compatibles y notas
Varios modelos requieren adaptadores o interfaces específicas para osciloscopios (ej.: TCA-1MEG, TPA-BNC, fuente externa TekVPI®, TCA-VPI50, TPA-N-VPI). Compruebe la compatibilidad por modelo y los adaptadores necesarios al configurar el equipo.

Especificaciones técnicas

• Fabricante: Tektronix
• Serie: High Voltage Differential Probes
• Uso previsto: Mediciones diferenciales cuando ningún nodo está a tierra; mediciones flotantes/aisladas
• Voltaje máximo medible: hasta ±6000 V en modelos seleccionados (p. ej. THDP0100 en 1000X)
• Rango de ancho de banda: 50 MHz a 1 GHz según modelo
• Opciones de atenuación: 5X/50X, 20X/200X, 25X/250X, 50X/500X, 100X/1000X
• Opciones de impedancia de entrada: 40 MΩ, 10 MΩ, 5 MΩ, 1 MΩ (capacitancias en paralelo según modelo)
• Seguridad y manejo de modo común: diseñadas para mediciones no referenciadas a tierra; modelos seleccionados con certificaciones de terceros (UL, CSA, ETL)
• Rango de precios (ejemplos listados): aproximadamente £1,630 a £8,740 (según modelo)
