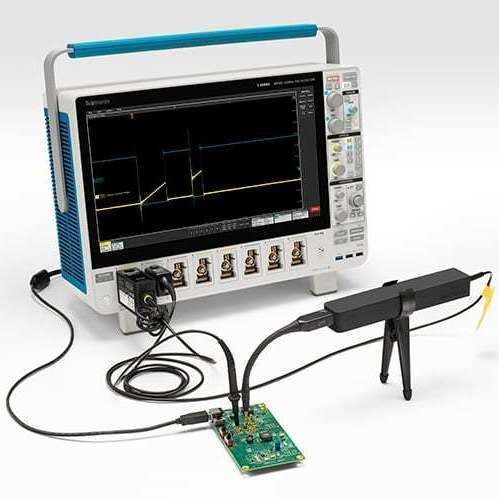

Sonda de corriente TICP Series

para osciloscopiode banda ancha

Descripción general
Realice mediciones dinámicas de corriente basadas en shunt con precisión mediante las sondas de corriente aisladas de la serie TICP. Opciones de alta ancho de banda, rangos diferenciales flexibles, aislamiento galvánico y RF total y muy bajo ruido permiten mediciones precisas en shunts flotantes y resistencias de visualización de corriente (CVR) en electrónica de potencia.

Beneficios clave

• Mida desde CC hasta cientos de MHz cuando se combina con shunts o CVR de alto rendimiento.
• El aislamiento RF entre la punta de la sonda y el osciloscopio elimina bucles de tierra y reduce el ruido en modo común.
• Baja atenuación e impedancia de entrada de 50 Ω para una contribución mínima de ruido en la medición.
• Integración TekVPI™ con osciloscopios Tektronix Series 4, 5 y 6 para detección de sonda, alimentación y ajustes desde el osciloscopio.

Aplicaciones
Optimizada para mediciones de shunt en el lado alto y flotantes en electrónica de potencia, incluidos convertidores de potencia SiC y GaN, análisis de conmutación de FET en alta lado, perfiles de corriente en dispositivos IoT/móviles de bajo consumo y pruebas de doble pulso.

Características (resumen)

• Opciones de ancho de banda: 250 MHz (TICP025), 500 MHz (TICP050), 1 GHz (TICP100).
• Voltaje en modo común: hasta 1,8 kV (grado de contaminación 1); clasificación de seguridad 1000 V CAT II.
• Contribución de ruido: < 4,7 nV/√Hz (<150 µV RMS a 1 GHz).
• Alta CMRR: hasta 140 dB en CC; ~90 dB a 1 MHz (punta 1x).
• Conectores de punta MMCX blindados y de alta banda; adaptadores para SMA/BNC y pines cuadrados de 25 mil; adaptadores bipode/trípode incluidos.

Modelos (tabla de la serie)
Model | Ancho de banda | Voltaje diferencial (puntas) | Voltaje en modo común | Rechazo en modo común | Precio
TICP025 | 250 MHz | ±0.5 V (1x), ±5 V (10x), ±50 V (100x) | 1.8 kV (grado de contaminación 1); 1000 V CAT II | 140 dB en CC; 90 dB a 1 MHz (punta 1x) | 10.200,00 €
TICP050 | 500 MHz | ±0.5 V (1x), ±5 V (10x), ±50 V (100x) | 1.8 kV (grado de contaminación 1); 1000 V CAT II | 140 dB en CC; 90 dB a 1 MHz (punta 1x) | 12.300,00 €
TICP100 | 1 GHz | ±0.5 V (1x), ±5 V (10x), ±50 V (100x) | 1.8 kV (grado de contaminación 1); 1000 V CAT II | 140 dB en CC; 90 dB a 1 MHz (punta 1x) | 14.500,00 €

Compatibilidad / Instrumentos soportados
Compatibles con osciloscopios Tektronix MSO Series 4, 5 y 6 (incluidas variantes B y Low Profile) mediante la interfaz TekVPI™ para alimentación y detección automática.

Recursos
Hoja de datos y manual del usuario disponibles para la serie TICP (ver recursos del producto Tektronix).

Especificaciones técnicas

• Nombre de la serie: TICP (IsoVu™ Isolated Current Probes)
• Ancho de banda: 250 MHz, 500 MHz, 1 GHz
• Voltaje en modo común: hasta 1.8 kV (grado de contaminación 1)
• Clasificación de seguridad: 1000 V CAT II
• Contribución de ruido: <4,7 nV/√Hz (<150 µV RMS a 1 GHz)
• Rechazo en modo común: hasta 140 dB en CC; ~90 dB a 1 MHz (punta 1x)
• Rangos de voltaje diferencial (puntas): ±0.5 V (1x), ±5 V (10x), ±50 V (100x)
• Impedancia de entrada: 50 Ω
• Conector de punta: MMCX blindado; adaptadores SMA/BNC y pines cuadrados disponibles
• Accesorios incluidos: adaptadores bipode/trípode; cables y adaptadores varios (TICPMM100, etc.)
