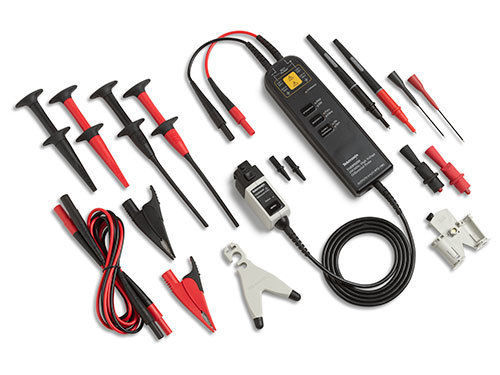

Sonda activa THDP0400

de tensiónde alta tensiónde potencial flotante

Descripción general
Una sonda diferencial de alta tensión mide la diferencia de voltaje entre dos puntos cuando ninguno está a tierra. Las sondas diferenciales de alta tensión Tektronix admiten mediciones flotantes, aisladas y no referenciadas a tierra, con rechazo de modo común y máximos por modelo de hasta ±6000 V.

Las soluciones Tektronix para sondas diferenciales alta tensión ofrecen

• Ancho de banda y carga de sonda optimizados para las entradas del osciloscopio
• Certificaciones de seguridad de terceros (UL, CSA, ETL) para modelos aplicables
• Gama de modelos de alta y media tensión para ajustar rango dinámico y resolución
• Amplio ecosistema de accesorios para compatibilidad con adaptadores y fuentes de alimentación externas

Modelos (lista de la serie)
P5200A | 50X / 500X | 50 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 1.870,00 €
P5202A | 20X / 200X | 100 MHz | 5 MΩ || 2 pF | 200X: ±640 V; 20X: ±64 V | 2.860,00 €
P5205A | 50X / 500X | 100 MHz | 10 MΩ || 2 pF | 500X: ±1300 V; 50X: ±130 V | 2.860,00 €
THDP0200 | 50X / 500X | 200 MHz | 10 MΩ || 2 pF | 500X: ±1500 V; 50X: ±150 V | 3.380,00 €
TMDP0200 | 25X / 250X | 200 MHz | 5 MΩ || 2 pF | 250X: ±750 V; 25X: ±75 V | 3.460,00 €
THDP0100 | 100X / 1000X | 100 MHz | 40 MΩ || 2.5 pF | 1000X: ±6000 V; 100X: ±600 V | 5.730,00 €
P5210A | 100X / 1000X | 50 MHz | 40 MΩ || 2.5 pF | 1000X: ±5600 V; 100X: ±560 V | 5.770,00 €
TDP0500 | 5X / 50X | 500 MHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 6.580,00 €
TDP1000 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 7.440,00 €
THDP0400 | 50X / 500X | 400 MHz | 10 MΩ || 2.5 pF | 500X: ±2000 V; 50X: ±200 V | 8.350,00 €
P6251 | 5X / 50X | 1 GHz | 1 MΩ || ≤ 1 pF | 50X: ±42 V; 5X: ±4.2 V | 10.000,00 €

Notas sobre compatibilidad y accesorios (extracto)

• Algunos modelos requieren adaptadores o fuentes de alimentación externas para familias específicas de osciloscopios; los requisitos de adaptador y de alimentación externa TekVPI® varían según el modelo de osciloscopio.
• Los modelos de alta frecuencia pueden presentar variaciones en la impedancia de entrada y la capacitancia de entrada para optimizar la fidelidad de la señal según la entrada del osciloscopio.

Especificaciones técnicas / Características clave

• Uso previsto: mediciones diferenciales donde ninguno de los puntos de prueba está a tierra; mediciones flotantes o aisladas.
• Capacidad máxima de señal: hasta ±6000 V (dependiendo del modelo; ver la lista de modelos).
• Rango de ancho de banda: de 50 MHz a 1 GHz según el modelo.
• Opciones de atenuación: ejemplos 5X/50X, 20X/200X, 25X/250X, 50X/500X, 100X/1000X.
• Impedancia de entrada: 1 MΩ (≤ 1 pF) para modelos de mayor banda; 5 MΩ o 10 MΩ (≈ 2 pF) para muchos modelos; hasta 40 MΩ (≈ 2,5 pF) para modelos de muy alta tensión.
• Seguridad: certificaciones de terceros disponibles para modelos aplicables.
• Accesorios: amplia gama de accesorios para interfaz de osciloscopio, adaptadores y opciones de alimentación.
