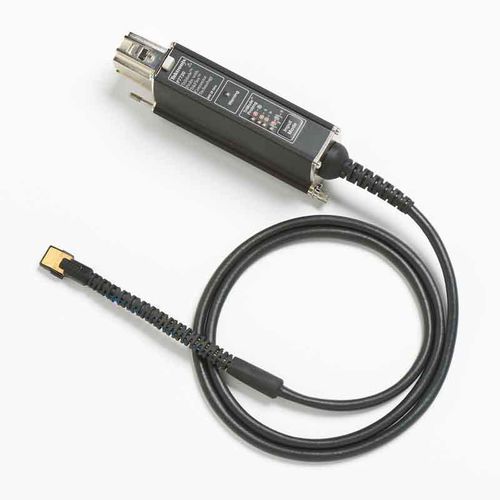

Sonda de prueba coaxial ADA400A

de interfazpara altas frecuencias

Descripción
Las señales diferenciales utilizadas en estándares serie de alta velocidad requieren una caracterización muy precisa. Las sondas diferenciales de baja tensión Tektronix ofrecen fidelidad de señal y ancho de banda de referencia para observar los detalles de la señal. La arquitectura TriMode™ simplifica la adquisición permitiendo mediciones diferenciales, de un solo extremo y de modo común con una única conexión.

Modelos y especificaciones (tabla)
Modelo | Ancho de banda | Impedancia de entrada | Atenuación | Tensión máxima | Precio (US $)
ADA400A | 1 MHz | 1 MΩ | ~55 pF | 100x, 10x, 1x, 0.1x | US $3,750
TDP1500 | 1,5 GHz | 200 kΩ / ≤1 pF | 1X / 10X | ±25 V (DC + pk AC) | US $7,930
P6247 | 1 GHz | 200 kΩ / ≤1 pF | 1X / 10X | ±25 V (DC + pk AC) | US $9,280
TDP3500 | 3,5 GHz | 100 kΩ / ≤0,3 pF | 5X | ±15 V (DC + pk AC) | US $9,890
TDP4000 | 4 GHz | 100 kΩ / ≤0,3 pF | 5X | ±15 V (DC + pk AC) | US $10,200
P6248 | 1,5 GHz | 200 kΩ / <1 pF | 1X / 10X | ±25 V (DC + pk AC) | US $11,400
TDP7704 | 4 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) | ≤0,4 pF | 4X / 10X | ±12 V | US $12,100
TDP7706 | 6 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) | ≤0,4 pF | 4X / 10X | ±12 V | US $13,400
TDP7708 | 8 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) | ≤0,4 pF | 4X / 10X | ±12 V | US $14,700
P7708 | 8 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $17,100
P7508 | 8 GHz | 100 kΩ | 0,4 pF | 5X / 12,5X | ±15 V (DC + pk AC) | US $18,900
TDP7710 | 10 GHz | 100 kΩ (SIT) / 144 kΩ (BRW) | 0,4 pF | 4X / 10X | ±12 V | US $19,100
P7713 | 13 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $25,600
P7513A | >13 GHz | 100 kΩ | 0,4 pF | 5X / 12,5X | ±15 V (DC + pk AC) | US $28,600
P7716 | 16 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $35,500
P7516 | 16 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 5X / 12,5X | ±15 V (DC + pk AC) | US $38,700
P7720 | 20 GHz | 100 kΩ (SIT) / 150 kΩ (BRW) / 0,4 pF | 4X / 10X | ±12 V | US $42,100
P7625 | 25 GHz | 50 Ω / 225 Ω | coax: 0.25/0.5/1/2/4 ; P76TA: 1.25/2.5/5/10/20 | ±5 V (DC + pk AC) | US $42,100
P7633 | 33 GHz | 50 Ω / 225 Ω | coax: 0.25/0.5/1/2/4 ; P76TA: 1.25/2.5/5/10/20 | ±5 V (DC + pk AC) | US $54,500

Resumen de características

• Arquitectura TriMode™: mediciones de modo común, single‑ended y diferenciales con una sola conexión.
• Ancho de banda disponible: desde 1 MHz (ADA400A) hasta 33 GHz (P7633) según modelo.
• Impedancias de entrada: desde 50 Ω / 225 Ω (coax) hasta 1 MΩ (ADA400A); capacitancias de entrada ≈0.3 pF a ~55 pF según modelo.
• Atenuaciones: 100x / 10x / 1x / 0.1x, 4x / 10x, 5x / 12.5x y variantes según modelo/adaptador.
• Tensiones máximas (DC + pk AC): normalmente ±5 V a ±25 V suivant modelo.
• Rango de precios observado: US $3,750 a US $54,500 según modelo y configuración.

Características técnicas / especificaciones

• Marca: Tektronix.
• Denominación comercial: Low Voltage Differential Probes (sondas diferenciales de baja tensión).
• Aplicaciones objetivo: caracterización de señales diferenciales de alta velocidad (estándares serie, pruebas DDR/LPDDR, señales diferenciales de baja tensión).
• Variantes: modelos pasivos y activos que cubren un amplio espectro de ancho de banda y diferentes impedancias/atenuaciones.
• Compatibilidad: algunos modelos requieren adaptadores o fuentes externas para determinados osciloscopios (ver por modelo).
• Accesorios y opciones: adaptadores (TPA‑BNC, TCA‑VPI50), alimentación TekVPI®, puntas FLR para DDR/LPDDR, opciones P76TA para atenuación en ciertos coaxiales.
