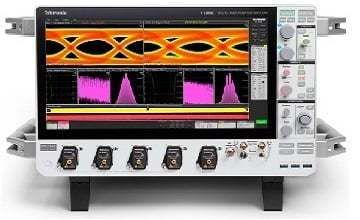

Osciloscopio digital DPO714AX

analógicoanalógico/digitalde señal mixta

Resumen
La serie 7 DPO ofrece alta fidelidad de señal, alto ENOB, bajo ruido, baja gigue, alto rendimiento de medidas y la interfaz TekScope®, lo que la hace adecuada para aplicaciones de alta velocidad en serie, física de altas energías y RF críticas. Bandas de frecuencia de 8–25 GHz; compatible con sondas TekConnect™.

Aspectos destacados del producto

• Interfaz TekScope intuitiva para reducir la curva de aprendizaje
• Bajo ruido y alto ENOB para márgenes de prueba mejorados
• ADC Tek79 de 10 bits y algoritmos DSP avanzados para captura precisa
• Mediciones de jitter y análisis de ojo rápidas y precisas
• Transferencias de datos hasta 10× más rápidas con TekHSI y puerto SFP+ de 10 Gbps

Bajo ruido, alto ENOB
La precisión y sensibilidad se logran mediante el preamplificador de bajo ruido Tek85, el ADC Tek79 de 10 bits y algoritmos DSP avanzados para capturar señales de baja amplitud con precisión.

• Ejemplos de ruido: 523 µV a 8 GHz (0,10% FS) a 1,13 mV a 25 GHz (0,23% FS), 500 mV plena escala
• ENOB: aprox. 7,5 bits a 8 GHz a aprox. 6,5 bits a 25 GHz (125 GS/s, 500 mV FS, señal 90% FS)
• QuietChannel™: CTLE activo para compensar la pérdida de canal y reducir el ruido
• SPC automático: ajusta ganancia, offset y respuesta en frecuencia para máxima precisión

Reduzca los tiempos de prueba con un rendimiento 10× superior
El puerto SFP+ de 10 Gbps integrado y TekHSI™ permiten transferencias mucho más rápidas de grandes conjuntos de formas de onda a un PC para adquisición y análisis en paralelo. TekHSI utiliza un framework gRPC de baja latencia con bibliotecas C# y Python y TekScope PC.

Interfaz de usuario y operación
Pantalla de 15,6 pulgadas 1080p con interfaz TekScope optimizada para táctil, navegación rápida, gestos multitáctiles y resumen de medición de jitter con un botón. Soporta sistema operativo embebido o Windows en SSD extraíble.

Aplicaciones

• Investigación avanzada: física de altas energías, aceleradores de partículas, astrofísica, investigación de plasma/fusión (125 GS/s, longitudes de registro hasta 2G)
• Pruebas de conformidad y depuración de series de alta velocidad: PCIe, USB, Thunderbolt, DisplayPort, HDMI, DDR, MIPI (opciones disponibles)
• Sistemas RF de banda ancha: análisis VSA multicanal con SignalVu‑PC para EW, SIGINT, 5G/mmWave, UWB y análisis de pulsos RF

Modelos (tabla)
Modelo | Ancho de banda analógico | Tasa de muestreo | Longitud de registro | Canales analógicos | Precio listado
DPO714AX | 8 GHz – 25 GHz | 125 GS/s | Hasta 2G puntos | 4 | US $176,000

Actualizaciones y opciones disponibles

• Licencias de software y funciones: 7-LNX-UP (SSD extraíble con OS embebido), 7-WIN-UP (Windows en SSD extraíble), 7-RL-1 / 7-RL-2 (extender longitud de registro a 1G/2G), 7-SIM-UP (modelado de integridad de señal), Opt. 7-FRQCNT (contador/temporizador)
• Actualización de ancho de banda: 7-BWAX4 (upgrade para DPO714AX)
• Compatibilidad con sondas: TekConnect™ y sondas TriMode (P7708, P7713, P7716, P7720, P7625, P7633)

Documentos y recursos
Hoja de datos y manuales disponibles; PDF comparativo: https://download.tek.com/document/Tektronix%20Performance%20Scope%20Comparison_85W-74190-0.pdf

Características / Especificaciones técnicas

• Serie / Nombre del producto: 7 Series DPO Digital Phosphor Oscilloscope
• Fabricante (marca): Tektronix
• Modelo / SKU: DPO714AX
• Ancho de banda analógico: 8–25 GHz (según modelo/opciones)
• Tasa de muestreo máxima: 125 GS/s
• Longitud de registro: Hasta 2G puntos
• Canales analógicos: 4
• Resolución vertical: 10 bits (ADC)
• ENOB: ~7,5 bits a 8 GHz a ~6,5 bits a 25 GHz (condiciones especificadas)
• Ruido: 523 µV a 8 GHz – 1,13 mV a 25 GHz (500 mV FS)
• Tecnologías: Tek85 preamp, Tek79 10-bit ADC, QuietChannel™, SPC automático
• Interfaz de alta velocidad: SFP+ 10 Gbps y TekHSI™ (basado en gRPC)
• Pantalla: 15,6" 1080p táctil
• Almacenamiento: SSD extraíble (OS embebido o Windows opcional)
• Interfaz de sondas: TekConnect™; soporta sondas TriMode
