Sonda de prueba eléctrica P5122
para altas frecuencias

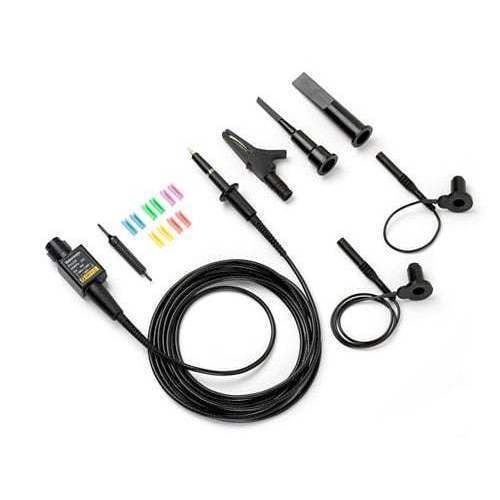

Sonda de prueba eléctrica - P5122 - Tektronix - para altas frecuencias
Sonda de prueba eléctrica - P5122 - Tektronix - para altas frecuencias
Añadir a mis favoritos
Añadir al comparador

Características

Especificaciones
eléctrica, para altas frecuencias

Descripción

Resumen
Una sonda de alta tensión asimétrica se utiliza normalmente para medir señales referenciadas a tierra hasta 40 kV. No obstante, algunas sondas asimétricas están diseñadas para osciloscopios con entradas aisladas o flotantes para mediciones no referenciadas a tierra. Se recomienda seleccionar sondas con una baja capacitancia de entrada (< 4 pF) para minimizar el efecto de carga sobre el circuito, ya que una capacitancia de entrada menor proporciona mayor impedancia de entrada a altas frecuencias.

Las soluciones Tektronix para sondas de alta tensión ofrecen:
  • Banda ancha líder: hasta 800 MHz
  • Baja carga de sonda con capacitancias de entrada desde 1,8 pF
  • Los únicos productos con certificación de seguridad por terceros (UL, CSA, ETL)
  • El conjunto de accesorios para sondas más completo


Modelos (tabla)
Modelo | Banda ancha | Impedancia de entrada | Tensión máxima | Precio de lista
P5122 | 200 MHz | 100 MΩ || 4 pF | RMS: 1000 V CAT II | £488
P5100A | 500 MHz | 40 MΩ || 2,5 pF | Pico: 2,5 kV; RMS: 1000 V CAT II | £845
TPP0850 | 800 MHz | 40 MΩ || 1,8 pF | Pico: 2,5 kV; RMS: 1000 V CAT II | £1,330
P6015A | 75 MHz | 100 MΩ || 3 pF | Pico: 40 kV; RMS: 15 kV DC | £3,710

Recursos técnicos disponibles (listados en la página)
  • Ficha técnica Passive High Voltage Probes (descripción de características, especificaciones importantes, información de pedido)
  • Guía de selección de sondas — Product selector
  • ABCs of Probes Primer — Whitepaper (fundamentos y guía de selección)
  • Manuales: P6015A Instruction Manual; TPP0850 User Manual; instrucciones TPH1000; manuales adicionales y FAQ


Características / Especificaciones técnicas
  • Marca: Tektronix
  • Serie / Denominación: High Voltage Probe: Single-Ended
  • Capacitancia de entrada recomendada para carga mínima: < 4 pF
  • Capacitancia de entrada mínima ofertada: 1,8 pF
  • Banda ancha máxima anunciada (serie): hasta 800 MHz
  • Seguridad: certificaciones por terceros disponibles (UL, CSA, ETL)
  • Ejemplos de SKU y especificaciones clave: P5122 — 200 MHz; 100 MΩ || 4 pF; RMS 1000 V CAT II; P5100A — 500 MHz; 40 MΩ || 2,5 pF; Pico 2,5 kV; TPP0850 — 800 MHz; 40 MΩ || 1,8 pF; P6015A — 75 MHz; 100 MΩ || 3 pF; Pico 40 kV, RMS 15 kV DC
  • Precios indicativos mostrados en la página (GBP): P5122 £488; P5100A £845; TPP0850 £1,330; P6015A £3,710

Catálogos

No hay ningún catálogo disponible para este producto.
