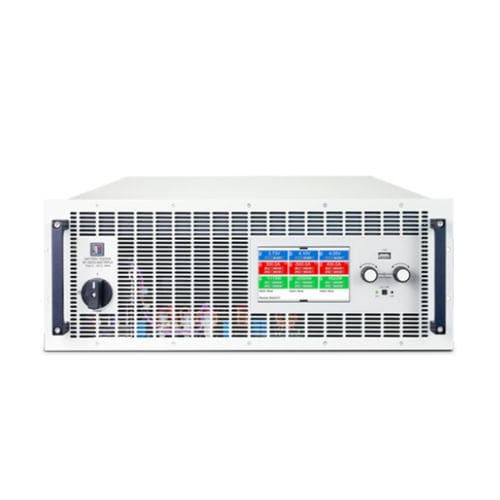

Comprobador de impedancia de batería EA-BT 20000 series

de tensiónde funcionamientopara prueba de carga/descarga

Resumen
Optimizada para pruebas y simulación de baterías, la serie EA-BT 20000 son fuentes totalmente bidireccionales que permiten controlar la carga y descarga de celdas, módulos y packs. La tecnología regenerativa recupera energía durante la descarga o la simulación de carga y la devuelve a la red local para reducir costes operativos y de climatización. La potencia escalable y la posibilidad de paralelizar canales permiten adaptar la solución a pruebas de banco y producción hasta corrientes a nivel de sistema.

Características clave

• Funcionamiento bidireccional: modos fuente y sumidero para descarga, carga y simulación de baterías
• Recuperación de energía regenerativa: hasta 96% de eficiencia
• Potencia escalable: hasta 30 kW por unidad y paralelización para mayor rendimiento
• Alta tensión: modelos disponibles hasta 2000 V
• Alta corriente: hasta 1000 A por canal en modelos seleccionados; canales paralelos permiten corrientes totales mayores
• Autoranging: mantiene la potencia nominal en amplias combinaciones tensión/corriente (hasta ~33% del nominal)
• Entradas de medida externa para tensión precisa en el DUT
• Comunicación rápida: 1 ms para pruebas automatizadas aceleradas
• Funciones de seguridad y automatización de pruebas: pre-carga activa, verificación de cables/conexiones y protección contra sobrecargas
• Refrigeración por agua disponible para ciertos modelos 4U/6U para entornos industriales exigentes

Aplicaciones

• Pruebas de banco y pruebas de producción automatizadas de celdas, módulos y packs
• Pruebas de State-of-Health (SOH), clasificación para segunda vida y pruebas End-of-Line (EOL)
• Reciclaje de baterías y recuperación de energía antes del desecho
• Simulación de baterías para desarrollo, verificación y validación

Opciones

• Refrigeración por agua opcional para modelos 4U y 6U para mejorar la disipación térmica y la fiabilidad
• Configuraciones autoranging y de canales en paralelo para ajustar rendimiento y requisitos de potencia

Familias representativas y datos seleccionados (Serie / Potencia / Tensión / Rango de corriente / Canales)
EA-BT 20000 4U | 0–30 kW | 0–2000 V | 0–1000 A por canal | 1 Channel
EA-BT 20000 3U | 0–15 kW | 0–2000 V | 0–600 A por canal | 1 Channel
EA-BT 20000 Triple 4U | 4 kW to 10 kW per channel | 0–920 V | 0–40 A up to 0–600 A per channel | 3 Channels

Ejemplos de modelos individuales (Modelo — Potencia — Tensión — Rango de corriente — Canales)
EA-BT 20200-420 4U — 0–30 kW — 0–200 V — 0–420 A por canal — 1 Channel
EA-BT 22000-40 4U — 0–30 kW — 0–2000 V — 0–40 A por canal — 1 Channel
EA-BT 20500-180 4U — 0–30 kW — 0–500 V — 0–180 A por canal — 1 Channel
EA-BT 20080-1000 4U — 0–30 kW — 0–80 V — 0–1000 A por canal — 1 Channel
EA-BT 20010-400 Triple 4U — 0–4 kW por canal — 0–10 V — 0–400 A por canal — 3 Channels
EA-BT 20200-140 Triple 4U — 0–10 kW por canal — 0–200 V — 0–140 A por canal — 3 Channels
EA-BT 20060-500 3U — 0–15 kW — 0–60 V — 0–500 A por canal — 1 Channel

Documentos y software (resumen)
Fichas técnicas, manuales de usuario y guías de programación disponibles para la serie y modelos específicos (ejemplos en la página de producto).

Especificaciones técnicas (resumen)

• Potencia máxima: hasta 30 kW (dependiendo del modelo)
• Tensión máxima: hasta 2000 V (dependiendo del modelo)
• Corriente máxima por canal: hasta 1000 A (dependiendo del modelo); canales paralelizables para corrientes totales mayores
• Eficiencia de regeneración: hasta 96%
• Función autoranging: mantiene la potencia nominal en una amplia envolvente tensión/corriente (hasta ~33% del nominal)
• Entrada externa de medida para voltaje en el DUT
• Latencia de comunicación: 1 ms (soporta pruebas automatizadas rápidas)
• Protecciones y funciones de automatización: pre-carga activa, verificación de cables/conexiones, protección contra sobrecargas
• Opciones de refrigeración: variantes con refrigeración por agua para 4U y 6U
