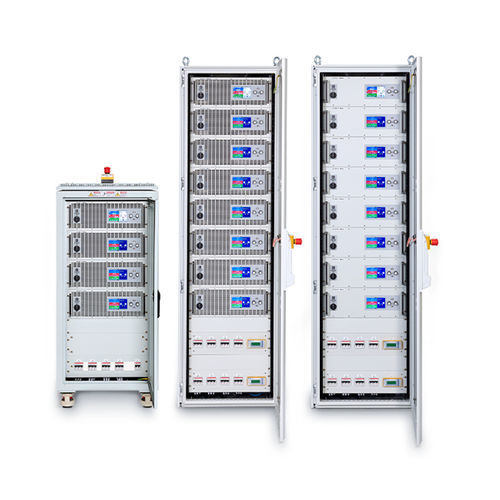

Alimentación eléctrica en bastidor EA series

DCreguladacon tensión de salida ajustable

Resumen
Configure dispositivos 3U, 4U y 6U en racks de 42U, 38U, 24U y 15U. Combine fuentes bidireccionales de las series EA-10000 y EA-10000 Industrial, fuentes programables o cargas regenerativas. La conexión en paralelo permite escalar la potencia del sistema hasta 3,84 MW (64 dispositivos en 13 racks); un rack 42U puede alojar cinco unidades de 60 kW (300 kW).

Aspectos principales

• Tamaños de rack: 42U, 38U, 24U, 15U
• Alturas de dispositivo: 3U, 4U, 6U
• Tipos compatibles: fuentes bidireccionales (regenerativas), fuentes programables, cargas regenerativas
• Potencia: hasta 300 kW por rack 42U; hasta 3,84 MW en configuraciones multi-rack (13 racks, 64 dispositivos)
• Series: EA-10000, EA-10000 Industrial, EA-PSB 20000, EA-BT 20000 (aire/agua)
• Dimensiones: armarios 19", profundidad 39.4" (≈1001 mm)
• Entrega: sistemas rack llave en mano
• Aplicaciones típicas: pruebas de baterías (célula/módulo/pack), pruebas de pilas de combustible, fotovoltaica, electrólisis y otras aplicaciones DC de alta potencia

Rendimiento clave
Potencia: hasta 3,84 MW (sistema)
Voltaje: hasta 3000 V por rack
Corriente: hasta 8000 A por rack

Seguridad y protección

• Sistema de seguridad integrado
  Preparado para conexión a red trifásica (típ. 400 V). Incluye parada de emergencia y contactos de puerta trasera.
• Relé de seguridad central
  Supervisa la cadena de seguridad y puede desconectar contactores AC redundantes si es necesario.
• Protección por fusibles
  Todos los dispositivos y cableado protegidos mediante fusibles dedicados.

Opciones

• Refrigeración por agua
  Sistema de distribución de agua preinstalado para entornos de baja emisión acústica y alta densidad térmica.
• Protección NS (Red & Suministro)
  Supervisa la red AC para prevenir isla y apaga el rack ante fallos de la red.
• Monitor de aislamiento
  Detecta fallos de aislamiento entre la salida DC y tierra y provoca el cierre del sistema si es necesario.
• Contacto DC
  Permite la desconexión segura entre el sistema y el DUT; integrado en la cadena de parada rápida.
• Barra de cobre DC (Busbar)
  Permite paralelizar varios dispositivos para aumentar el rendimiento del rack.
• Conmutador Ethernet
  Switch opcional de 24 puertos para control multicanal consolidado vía una única interfaz Ethernet.
• Lámpara de señal
  Indicación visual clara del estado del sistema.

Configuraciones de rack y casos de uso

• Armario 15U — hasta 60 kW: huella compacta para laboratorios o configuraciones de entrada.
• Armario 24U — hasta 180 kW: tamaño equilibrado para aplicaciones intermedias y escalabilidad.
• Armario 42U — hasta 300 kW: alta densidad de potencia para entornos industriales o I+D; escalable a sistemas multi-rack.
• Sistemas multi-rack — hasta 3,84 MW (13 racks): cadena de paro de emergencia consolidada y mínima huella global para instalaciones grandes.

Software

• EA Power Control — paquete software para Windows que permite gestionar, controlar y programar dispositivos EA desde un PC. Proporciona control equivalente al HMI y funciones avanzadas de simulación/pruebas.

Modelos (resumen)
EA-FCTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A por canal | 1 Channel
EA-BCTS 20010-600-18 | 0–6 kW | 0–10 V | 0–600 A por canal | 18 Channels
EA-BMTS 20200-840-2 | 0–60 kW | 0–200 V | 0–840 A por canal | 2 Channels
EA-BPTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A por canal | 1 Channel

Especificaciones técnicas

• Potencia máxima sistema: hasta 3,84 MW (13 racks, 64 dispositivos)
• Potencia por rack (ej. 42U): hasta 300 kW (5 × 60 kW); en algunas configuraciones Américas hasta 360 kW
• Voltaje máximo por rack: hasta 3000 V
• Corriente máxima por rack: hasta 8000 A
• Tamaños de rack compatibles: 42U, 38U, 24U, 15U
• Alturas de dispositivo compatibles: 3U, 4U, 6U
• Refrigeración: aire estándar; agua opcional para ciertos 4U/6U
• Interfaces: USB, Ethernet y analógicas estándar; conmutador Ethernet 24 puertos opcional
• Protecciones: OVP, OCP, OT, contactores DC integrados, monitor de aislamiento, relé de seguridad central, protección por fusibles
• Aplicaciones típicas: pruebas de celdas/módulos/packs de baterías, pruebas de pilas de combustible, PV, electrólisis y otras aplicaciones DC de alta potencia
