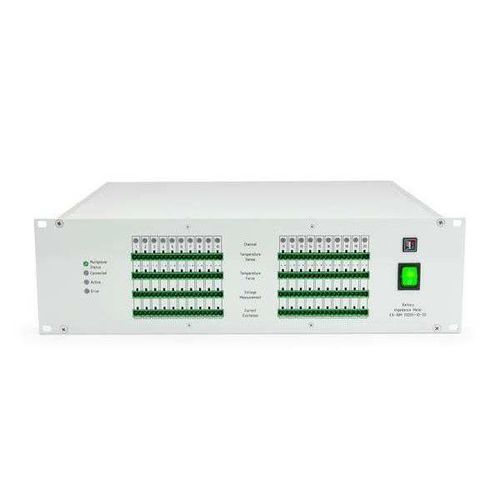

Comprobador de impedancia EA-BIM 20000

de bateríabenchtopmulticanal

Resumen
Obtenga una evaluación rápida y precisa del estado de celdas de baterías Li‑ion mediante espectroscopía de impedancia electroquímica (EIS) en hasta 20 canales con un alto rendimiento. El software BIM.Suite incluido, las interfaces estándar y el bajo consumo facilitan la integración en flujos de ensayo automatizados.

Características principales

• Mediciones EIS precisas con exactitud de medida de impedancia mejor que 1 %.
• Rango de frecuencia: 1 mHz – 10 kHz.
• 20 canales EIS multiplexados.
• 20 entradas para sensores de temperatura PT100, 4 hilos.
• Función integrada de carga/descarga de celdas hasta 1 A a 5 V (DC máx. 5 V / 1 A).
• Corriente AC máxima: 10 A.
• Bajo consumo eléctrico < 60 W.
• Diseñado para integrarse en sistemas de ensayo más amplios (p. ej. EA‑BCTS) y para pruebas de alto volumen.

Integración y conectividad

• Puerto USB device para conexión a PC.
• Bus CAN para comunicación con sistemas de ensayo de ciclos de baterías.
• Factor de forma 3U que incorpora 20 canales EIS y de temperatura en un espacio reducido.

Rendimiento EIS

• Mediciones multifrecuencia (rapidEIS) con pulsos multitonales para una velocidad de medida cientos de veces superior a los barridos tradicionales.
• Posibilidad de realizar EIS durante la carga o descarga.

Software

• BIM.Suite incluido para configuración de pruebas, adquisición, visualización y análisis.
• Funciones: visualizaciones y análisis integrados, mediciones por barrido estándar o multi‑seno rápidas, exportación de resultados en formatos habituales.

Modelos disponibles
Modelo | Tensión | Canales
EA-BIM 20005-10-20 | 0–5 V / 1 A | 20 Channels

Especificaciones técnicas

• Canales: 20
• Rango de frecuencia: 1 mHz – 10 kHz
• Corriente AC máxima: 10 A
• Tensión / corriente DC máxima: 5 V / 1 A
• Sensores de temperatura: 20 canales, PT100 4 hilos
• Precisión de medición de impedancia: mejor que 1 %
• Modos de medida: barrido estándar y multi‑seno/multi‑tono rápido (rapidEIS)
• Interfaces: USB device, CAN
• Consumo: < 60 W
• Factor de forma: 3U
• Software incluido: BIM.Suite
• Compatibilidad: integración con sistemas como EA‑BCTS para pruebas de ciclo combinadas con EIS
