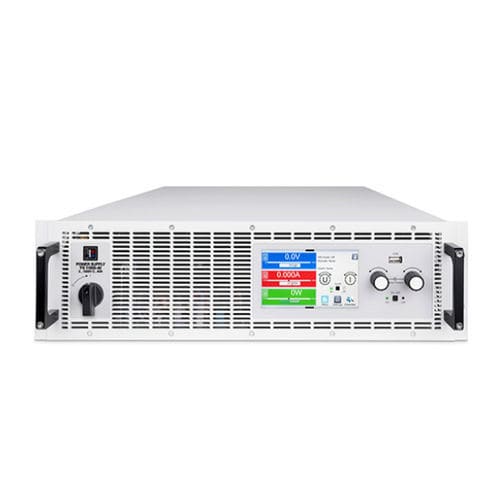

Alimentación eléctrica 4U EA-PSI 10000

DCcon tensión de salida ajustablede alta potencia

Resumen
Las fuentes de alimentación DC programables de la serie EA-10000 aportan múltiples funcionalidades y mejoras de eficiencia a su aplicación. La corrección activa del factor de potencia (PFC) reduce la energía extraída de la red. La verdadera función de rango automático (autoranging) permite entregar la potencia máxima en una amplia gama de tensiones y corrientes, mientras que una gama de interfaces de control opcionales facilita el control por ordenador en casi cualquier entorno de fabricación. Las series EA PS y PSI cubren potencias desde 1,5 kW hasta 30 kW en un solo chasis y cuentan con pantallas táctiles 5" TFT Gorilla® Glass para una configuración y control intuitivos. Las unidades pueden paralelarse para alcanzar potencias de salida muy elevadas (hasta varios megavatios) y tensiones de hasta 2000 VDC. La serie PSI incluye de serie un generador de funciones capaz de crear formas de onda arbitrarias, rutinas de prueba para baterías, simulación de pilas de combustible y simulación de matrices fotovoltaicas con seguimiento MPP, ofreciendo capacidades ampliadas respecto a la serie PS.

Características clave

• Rango automático verdadero: entrega la potencia nominal en amplias combinaciones tensión/corriente (hasta el 33% del máximo nominal).
• Corrección activa del factor de potencia (PFC) para reducir pérdidas de la red.
• Serie PSI: generador de funciones/forma de onda arbitraria integrado, secuenciación y rutinas de prueba (batería, pila de combustible, simulación PV con MPP).
• Pantallas táctiles 5" TFT Gorilla Glass para control y configuración.
• Capacidad de paralelado: operación paralela escalable de múltiples equipos para potencias de salida muy altas.
• Módulos de comunicación AnyBus opcionales instalables en campo (ProfiNet, CANopen, Modbus-TCP, DeviceNet, EtherCAT, RS-232, etc.); USB y Ethernet incluidos de serie.
• Variantes industriales (6U, soluciones en rack) para la máxima densidad energética y opciones regenerativas/unidireccionales.

Rango automático — descripción
La función de rango automático de EA permite que la fuente o la carga opere a potencia máxima en un rango de tensiones y corrientes proporcionando automáticamente más corriente a tensiones bajas (o más tensión a corrientes bajas). Esto permite que una única fuente cubra múltiples combinaciones tensión/corriente que de otro modo requerirían varias fuentes.

Generador de funciones integrado (Serie PSI) — descripción
El generador integrado puede controlar salidas de tensión o corriente con formas de onda AFG típicas y capacidad de formas arbitrarias con secuenciación. Puede simular comportamientos complejos como células solares con VOC/ISC y MPP precisos, evaluar la eficiencia de inversores según estándares y soportar normas de ensayo automotriz (LV123, LV124, LV148).

Control y comunicaciones
Compatible con el sistema AnyBus para opciones de comunicación instalables en campo para interfaces industriales comunes, además de interfaces USB y Ethernet estándar para control por ordenador e integración en entornos de fabricación y prueba automatizados.

Serie Industrial
La serie EA-10000 Industrial está disponible para necesidades de máxima densidad energética: factor de forma 6U con hasta 60 kW y soluciones en rack de 19" que ofrecen alta densidad de potencia (p. ej. cientos de kW en pequeña superficie) y la posibilidad de combinar varios racks para entrega y recuperación de energía bidireccional a varios megavatios. Disponible como fuentes unidireccionales (PU), bidireccionales (PUB) y cargas electrónicas regenerativas (PUL).

Refrigeración por agua opcional
La refrigeración por agua está disponible para modelos 4U y 6U para mejorar la disipación térmica, reducir emisiones acústicas y proporcionar operación más estable en altas temperaturas ambiente o en entornos con polvo/condiciones adversas.

• Disipación térmica eficiente
• Reducción del ruido e impacto térmico en el entorno
• Fiabilidad en condiciones duras

Resumen de modelos (tabla por serie)
Series | Power | Voltage | Current Range
EA-PSI 10000 2U | 0–1.5 kW / 0–3 kW | 0–60 V up to 0–1500 V | 0–6 A up to 0–120 A
EA-PSI 10000 3U | 0–5 kW / 0–10 kW / 0–15 kW | 0–60 V up to 0–2000 V | 0–20 A up to 0–510 A
EA-PSI 10000 4U | 0–30 kW | 0–60 V up to 0–2000 V | 0–40 A up to 0–1000 A
EA-PS 10000 2U | 0–1.5 kW / 0–3 kW | 0–60 V up to 0–1500 V | 0–6 A up to 0–120 A
EA-PS 10000 3U | 0–5 kW / 0–10 kW / 0–15 kW | 0–60 V up to 0–2000 V | 0–20 A up to 0–510 A
EA-PS 10000 4U | 0–30 kW | 0–60 V up to 0–2000 V | 0–40 A up to 0–1000 A
EA-PSI 9000 1U | 0–1.5 kW / 0–3 kW | 0–80 V up to 0–750 V | 0–6 A up to 0–100 A

Documentación disponible (fichas técnicas / modelos)
Fichas técnicas y manuales específicos por modelo disponibles para cada serie y variante (enlaces a datasheets y manuales disponibles en la página del producto).

Especificaciones técnicas

• Potencia máxima por chasis: hasta 30 kW (4U estándar) y hasta 60 kW en variantes industriales 6U; sistemas en rack permiten potencias agregadas mucho mayores.
• Tensión máxima: hasta 2000 V DC (según la serie).
• Corriente máxima: hasta 1000 A (dependiendo del modelo).
• Rango automático (autoranging): mantiene la potencia nominal en amplias combinaciones V/I (hasta 33% del máximo nominal).
• Interfaces estándar: USB, Ethernet; módulos AnyBus opcionales instalables in situ: ProfiNet, CANopen, Modbus-TCP, DeviceNet, EtherCAT, RS-232, etc.
• Funciones adicionales serie PSI: generador arbitrario/función integrado, secuenciación, rutinas de prueba para baterías, pilas de combustible, simulación PV con seguimiento MPP.
• Pantalla: 5" TFT Gorilla Glass táctil.
• Paralelado: operación en paralelo de múltiples unidades para potencias muy altas (posible agregación clase MW con varias unidades/racks).
• Opciones de refrigeración: refrigeración por aire estándar; refrigeración por agua opcional para ciertos modelos 4U/6U.
• Formatos: 2U, 3U, 4U, 6U y configuraciones en rack; opciones unidireccionales y bidireccionales/regenerativas disponibles.
