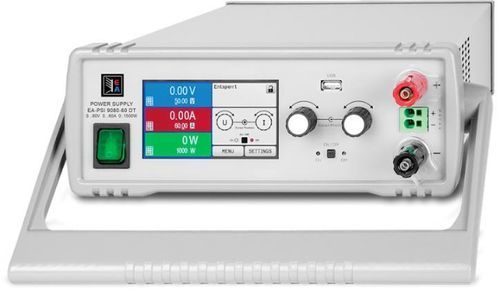

Alimentación eléctrica de mesa EA-PSI 9000 DT

DCde múltiples salidasde salida simple

Resumen
Las fuentes de alimentación DC programables de sobremesa EA Elektro-Automatik están disponibles en formatos de escritorio y torre, con unidades individuales que cubren típicamente desde 100 W hasta 1,5 kW. Algunos modelos ofrecen autoranging y un generador de funciones integrado. El autoranging ajusta dinámicamente la corriente/voltaje para mantener la potencia de salida completa en un amplio rango de tensión/corriente. El generador integrado admite formas de onda estándar y señales arbitrarias personalizadas para simulación y pruebas.

Interfaz de usuario
Todas las fuentes de bancada cuentan con pantalla táctil TFT para control local y rápida configuración de secuencias de prueba. Los menús HMI facilitan la entrada de parámetros, la secuenciación y el monitoreo en entornos de I+D y producción.

Características destacadas

• Formatos: escritorio y torre para uso en banco o integración en rack
• Autoranging: mantiene la potencia nominal en diversas combinaciones tensión/corriente
• Generador de funciones/arbitrario integrado en modelos seleccionados (seno, triángulo, rectángulo, trapecio, personalizado)
• Pantalla táctil TFT para configuración rápida y control local
• Opciones mono y multicanal; escalabilidad modular para mayor potencia total

Modelos / Serie (extracto)
EA-PSI 9000 DT | 0–320 W / 0–1.5 kW | 0–40 V hasta 0–750 V | 0–4 A hasta 0–60 A
EA PSI 9500 10 DT | 0–1.5 kW | 0–500 V | 0–10 A por canal
EA PSI 9200 25 DT | 0–1.5 kW | 0–200 V | 0–25 A por canal
EA PSI 9080 40 DT | 0–1 kW | 0–80 V | 0–40 A por canal
EA PSI 9200 04 DT | 0–320 W | 0–200 V | 0–4 A por canal
EA PSI 9040 40 DT | 0–1 kW | 0–40 V | 0–40 A por canal
EA PSI 9360 15 DT | 0–1.5 kW | 0–360 V | 0–15 A por canal
EA PSI 9500 06 DT | 0–1 kW | 0–500 V | 0–6 A por canal
EA PSI 9750 06 DT | 0–1.5 kW | 0–750 V | 0–6 A por canal
EA PSI 9750 04 DT | 0–1 kW | 0–750 V | 0–4 A por canal
EA PSI 9360 10 DT | 0–1 kW | 0–360 V | 0–10 A por canal
EA PSI 9080 60 DT | 0–1.5 kW | 0–80 V | 0–60 A por canal
EA PSI 9080 10 DT | 0–320 W | 0–80 V | 0–10 A
EA PSI 9040 60 DT | 0–1.5 kW | 0–40 V | 0–60 A por canal
EA PSI 9200 10 DT | 0–640 W | 0–200 V | 0–10 A por canal
EA PSI 9040 20 DT | 0–320 W | 0–40 V | 0–20 A
EA PSI 9080 20 DT | 0–640 W | 0–80 V | 0–20 A por canal
EA PSI 9200 15 DT | 0–1 kW | 0–200 V | 0–15 A por canal

Notas adicionales
El autoranging permite que una sola fuente cubra combinaciones de tensión/corriente que de otro modo requerirían varias unidades de rango fijo, simplificando los bancos de prueba y reduciendo el espacio en armarios. Modelos seleccionados integran E/S avanzadas y secuenciación para ATE y I+D. El control por PC y la automatización se soportan mediante el software EA Power Control y drivers estándar.

Especificaciones técnicas

• Potencia (ejemplos por unidad): rangos típicos 100 W a 1.5 kW (variantes 320 W, 640 W, 1 kW, 1.5 kW)
• Potencia máxima de sistema (paralelización/armario): hasta 30 kW (según configuración)
• Rango de tensión: depende del modelo; tensiones comunes 0–40 V a 0–750 V; capacidad de serie hasta ~2000 V
• Rango de corriente: depende del modelo; ejemplos 0–4 A a 0–60 A por canal; configuraciones de sistema proporcionan corrientes totales superiores
• Autoranging: ajuste automático de corriente/tensión para mantener la potencia de salida en un envelope operativo más amplio
• Generador de funciones/arbitrario integrado: seno, triángulo, rectángulo, trapecio, formas arbitrarias (modelos seleccionados)
• Pantalla / HMI: pantalla táctil TFT para control local
• Formatos: escritorio y torre; sistemas modulares para mayores potencias y configuraciones multicanal
• Software: EA Power Control para Windows; drivers IVI e interfaces de programación disponibles
