Alimentación eléctrica rack de 19" EA-PSB

DCde salida simpleregulada

Descripción general
La serie EA-PSB de EA Elektro-Automatik (series 20000 y 10000) reúne fuentes de alimentación DC programables bidireccionales y regenerativas para aplicaciones de ensayo y validación industriales. Recuperan energía hacia la red AC con >96% de eficiencia, disponen de autoranging para maximizar la potencia útil en amplias combinaciones tensión/corriente e incluyen generador de funciones y rutinas de prueba para baterías, pilas de combustible y simulación PV.

Capacidades clave

• Funcionamiento regenerativo bidireccional: suministran y absorben energía, realimentando la red.
• Autoranging: mantiene la potencia nominal en amplios rangos tensión/corriente (hasta ~33% de extensión).
• AFG integrado: formas de onda arbitrarias y secuenciación para señales de prueba complejas.
• Modos de simulación/prueba incluidos: test de baterías, simulación de pilas de combustible, simulación de arrays PV con seguimiento MPP, pruebas de inversores.
• Interfaces: USB y Ethernet de serie; módulos AnyBus opcionales (ProfiNet, CANopen, Modbus‑TCP, DeviceNet, EtherCAT, RS‑232, CAN FD, etc.).

Puntos clave de la serie 20000
La serie 20000 ofrece tres canales independientes y totalmente aislados, tiempos de respuesta/ comunicación ~1 ms y función de safety sense para compensar caídas de tensión en cables. Cada canal incluye AFG y rutinas de prueba; las unidades son paralelizables para potencias agregadas muy altas y admiten tensiones hasta 2000 V DC según modelo.

PSB 10000 — Resumen técnico

• Potencia: de 1,5 kW hasta 30 kW (según serie/modelo)
• Tensiones: 0–60 V hasta 0–2000 V (dependiendo del modelo)
• Corrientes: 0–6 A hasta 0–1000 A (según modelo)
• Destacados: bidireccional, autoranging, interfaces Ethernet/USB/análogas, módulos AnyBus plug-and-play opcionales

PSB 20000 Triple — Resumen técnico

• Potencia por canal: 0–5 kW a 0–10 kW (según variante)
• Tensión por canal: 0–60 V hasta 0–920 V (según modelo)
• Corriente por canal: 0–20 A hasta 0–340 A (según modelo)
• Destacados: 3 canales independientes y aislados, velocidad de comunicación ~1 ms, interfaces USB/EtherCAT/CAN FD

Resumen rápido de capacidades

• Potencia: hasta 30 kW en modelos monofásicos; variantes rack/industriales y sistemas en paralelo permiten potencias agregadas mucho mayores
• Tensión: hasta 2000 V DC (según modelo)
• Corriente: hasta 1000 A por canal (según modelo)

Modelos (selección y rangos)

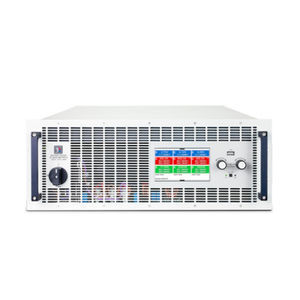

• EA-PSB 10000 4U — 0–30 kW; tensiones 0–60 V hasta 0–2000 V; corrientes hasta 1000 A/canal; 1 canal

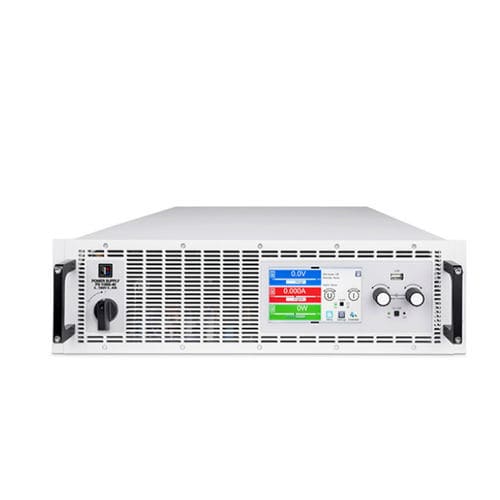

• EA-PSB 10000 3U — 0–5 / 0–10 / 0–15 kW; tensiones hasta 2000 V; corrientes hasta ~170 A/canal; 1 canal
• EA-PSB 10000 2U — 0–1,5 / 0–3 kW; tensiones hasta 1500 V; 1 canal
• EA-PSB 20000 Triple 3U / 4U — 0–5 kW / 0–10 kW por canal; 3 canales independientes; tensiones hasta 920 V/canal

Generador de funciones integrado y rutinas de prueba
El AFG integrado admite formas de onda estándar y arbitrarias con secuenciación y escala en configuraciones en paralelo. Aplicaciones típicas: simulación de células solares (VOC/ISC/MPP), pruebas de eficiencia de inversores (normativa), ensayos automotrices (LV123/LV124/LV148), etc.

Regeneración (recuperación energética)
Las fuentes regenerativas EA pueden devolver hasta ~96% de la energía absorbida a la red de la instalación o a la red pública (según la instalación), reduciendo las necesidades de refrigeración y mejorando la eficiencia energética de las instalaciones.

Control y comunicaciones
Interfaces estándar: USB y Ethernet. Módulos AnyBus opcionales (instalables in situ) para ProfiNet, CANopen, Modbus‑TCP, DeviceNet, EtherCAT, RS‑232, CAN FD y otros protocolos industriales, facilitando la integración en sistemas de producción.

Serie industrial y escalabilidad

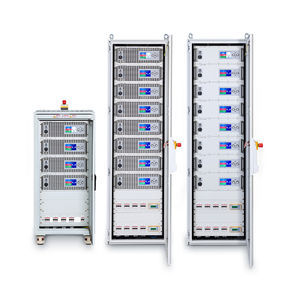

Variantes industriales en 2U/3U/4U/6U y formatos rack 19" para alta densidad energética. Sistemas en rack y configuraciones en paralelo permiten instalaciones de cientos de kW a varios MW (ej.: hasta 3,84 MW en configuraciones paralelas específicas).

Especificaciones técnicas

• Nombre de la serie: EA-PSB (EA Elektro-Automatik)
• Eficiencia de regeneración: >96% (típ.)
• Autoranging: mantiene la potencia en amplias combinaciones tensión/corriente (~hasta 33% de extensión)
• Rango de potencia: hasta 30 kW (modelos monocanal); ampliable mediante racks/paralelización
• Rango de tensión: según modelo hasta 2000 V DC
• Rango de corriente: según modelo hasta 1000 A/canal
• Canales: opciones monocanal y 3 canales independientes (serie 20000)
• Tiempo de respuesta: ~1 ms (modelos série 20000)
• AFG integrado: formas arbitrarias, secuenciación
• Interfaces: USB, Ethernet; módulos AnyBus opcionales (ProfiNet, CANopen, Modbus‑TCP, DeviceNet, EtherCAT, RS‑232, CAN FD)
• Refrigeración: aire estándar; refrigeración por agua opcional en ciertos modelos 4U/6U
