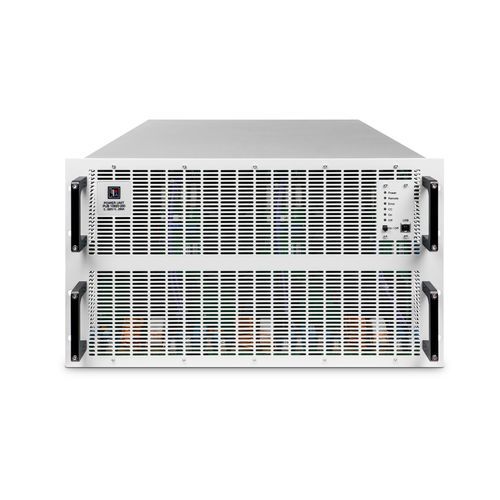

Alimentación eléctrica rack de 19" EA-10000

DCcon tensión de salida ajustableconmutada

Descripción general La serie industrial EA-10000 establece un nuevo punto de referencia en densidad de potencia: proporciona hasta 300 kW en un solo bastidor con un diseño elegante y sin pantalla. Ofrece una amplia gama de fuentes de alimentación de CC programables, unidades bidireccionales y cargas regenerativas, y garantiza una alta seguridad, una recuperación de energía superior al 96% y un firmware unificado para una integración perfecta y un desarrollo eficaz de sistemas con varias unidades. Las series industriales están disponibles para estos tipos de unidades de potencia:

• Unidad de potencia bidireccional (PUB) - fuente de alimentación bidireccional
• Unidad de potencia de carga (PUL) - carga electrónica regenerativa
• Unidad de potencia (PU) - fuente de alimentación convencional

Potente, bidireccional y regenerativa

• Potente rendimiento: 6U Power con 60 kW que incluye 21 modelos; 4U Power con 30 kW que incluye 29 modelos; gran selección de 50 modelos para aplicaciones especiales
• Esto incluye fuentes de alimentación de CC programables, fuentes de alimentación de CC bidireccionales programables y cargas electrónicas regenerativas

Potente rendimiento de rack

• Un rack de 19" con 42 U para un sistema con 300 kW
• Una unidad con hasta 13 racks con 64 unidades de 60 kW cada una
• Para aplicaciones de alta potencia de hasta 3,84 MW

Potente eficiencia

• Menos unidades para un sistema de alta potencia
• Menos espacio de rack necesario
• Menos costes operativos

Características inteligentes, opciones escalables y máxima eficiencia

• Entrada/salida de CC con cambio automático
• Entrada/salida de CC controlada digitalmente (FPGA) U - I - P - R
• Última tecnología SiC
• LEDs en la parte frontal para indicar el estado del dispositivo
• Entrada de red de CA con rango ampliado (380 V - 480 V, 3ph CA)
• Interfaces incorporadas: Ethernet, USB, Analógica

Opcionalmente disponible

• Refrigeración por agua de acero inoxidable
• Interfaces opcionales: CAN, CANopen, EtherCAT, RS232, Profibus, Profinet, Modbus, Ethernet

Características de eficiencia y sostenibilidad

• Master-Auxiliary-Bus y Share-Bus para hacer que un sistema multidispositivo se comporte como un único dispositivo
• Recuperación de energía de hasta más del 96%: funcionamiento de carga regenerativa con recuperación de energía en la red
• Autoranging: el principio de la conmutación automática
• Generador de funciones y mucho más: Función de rampa, generador arbitrario, LUT, curva característica fotovoltaica integrada
• Variedad de dispositivos para cada necesidad: 21 modelos en la serie de 60 kW y 29 modelos en la serie de 30 kW

Para aplicaciones orientadas al futuro

• Pruebas de baterías y pilas de combustible
• Simulaciones de baterías y sistemas solares
• Descarga completa de baterías para su reciclaje
• Fuente de alimentación de plantas de electrólisis
• Electrónica de potencia sostenible para aplicaciones de aviación
• Para uso en sistemas ATE y sistemas de control de procesos automatizados

Enfriamiento por agua opcional (4U y 6U)

• Eficiente disipación del calor
• Reducción del ruido y del impacto térmico
• Fiable en condiciones adversas (altas temperaturas ambiente, polvo, contaminantes)

Modelos representativos (extracto - series y rangos típicos) Serie: EA-PU 10000 4U | Potencia: 0-30 kW | Tensión: 0-60 V hasta 0-2000 V | Rango de corriente: 0-40 A hasta 0-1000 A Serie: EA-PU 10000 6U | Potencia: 0-60 kW | Tensión: 0-360 V hasta 0-2000 V | Rango de corriente: 0-80 A hasta 0-480 A Serie: EA-PUL 10000 4U | Potencia: 0-30 kW | Tensión: 0-60 V hasta 0-2000 V | Rango de corriente: 0-40 A hasta 0-1000 A Serie: EA-PUL 10000 6U | Potencia: 0-60 kW | Tensión: 0-360 V hasta 0-2000 V | Rango de corriente: 0-80 A hasta 0-480 A Serie: EA-PUB 10000 6U | Potencia: 0-60 kW | Tensión: 0-360 V hasta 0-2000 V | Rango de corriente: 0-80 A hasta 0-480 A Características / especificaciones técnicas

• Potencia: hasta 60 kW por unidad (depende de la serie); soluciones de sistema de hasta varios MW
• Voltaje: 0-60 V hasta 0-2000 V (depende del modelo)
• Corriente: hasta 1000 A (depende del modelo)
• Integración en rack: rack de 19", 42 U puede suministrar 300 kW; sistemas multirack escalables hasta ~3,84 MW
• Recuperación de energía: funcionamiento regenerativo con >96% de recuperación de energía en la red
• Gama de entrada CA: 380 V - 480 V, trifásica (rango ampliado)
• Control: Control digital basado en FPGA (U, I, P, R); firmware unificado para sistemas de varias unidades
• Interfaces: Ethernet, USB, analógica; opcional: CAN, CANopen, EtherCAT, RS232, Profibus, Profinet, Modbus
• Enfriamiento: refrigeración por aire estándar; refrigeración por agua de acero inoxidable opcional para los modelos 4U y 6U
• Características funcionales: autorrango, generador de funciones (rampa, arbitraria, LUT), simulación de características FV integrada
