Junta radial RI

rotativade elastómerode NBR

Descripción

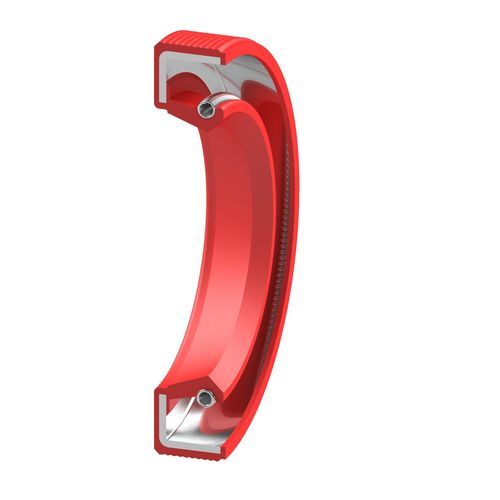

El Retén radial Type RI es un sello para eje giratorio con diámetro exterior ondulado en elastómero, diseñado para facilitar la instalación y mejorar la estanqueidad estática en la garganta. El labio de sellado incluye un muelle de tensión insertado. Es adecuado para ejes giratorios en alojamientos sin presión o con pequeñas fluctuaciones de presión. Los elastómeros estándar son NBR y FKM; otros materiales disponibles bajo demanda.

Campos de aplicación

• estático
• dinámico
• simple efecto
• doble efecto
• lineal
• giratorio
• oscilante

Uso principal
estanqueidad sin presión para ejes giratorios

Materiales
elastómeros, metal. Elastómeros estándar: NBR, FKM

Valores técnicos

• Variante NBR: presión hasta 0,05 MPa; rango de temperatura -30°C a +100°C (dependiente del material); velocidad: según material y diámetro
• Variante FKM: presión hasta 0,05 MPa; rango de temperatura -20°C a +200°C (dependiente del material); velocidad: según material y diámetro
• Nota: Los valores máximos de temperatura, velocidad y presión no son aplicables simultáneamente; los valores varían según el material y el medio

Especificaciones / características técnicas

• Denominación comercial: Oil Seal Type RI
• Diseño: sello para eje giratorio con diámetro exterior ondulado (similar al diseño RA)
• Diámetro exterior: elastómero
• Resorte: muelle de tensión insertado
• Uso principal: estanqueidad sin presión para ejes giratorios
• Apto para alojamientos sin o con mínimas fluctuaciones de presión
• Materiales: elastómeros (estándar: NBR, FKM), metal; otros materiales bajo pedido
• Presión máxima (típ.): hasta 0,05 MPa
• Rangos de temperatura (dependiente del material): NBR: -30°C a +100°C; FKM: -20°C a +200°C
• Velocidad de rotación: según material y diámetro
• Movimientos aplicables: giratorio, oscilante, lineal, simple efecto, doble efecto
