Junta radial RR
rotativade elastómerode metal

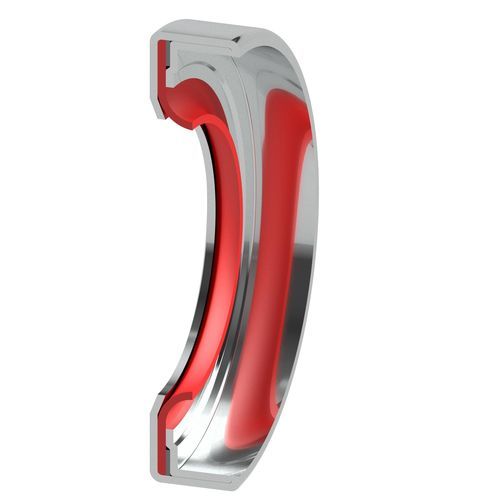

Junta radial - RR - ULMAN Dichtungstechnik GmbH - rotativa / de elastómero / de metal

Junta radial - RR - ULMAN Dichtungstechnik GmbH - rotativa / de elastómero / de metal - imagen - 2

Añadir a mis favoritos

Añadir al comparador

Más información en la página web de ULMAN Dichtungstechnik GmbH

Características

Tipo

rotativa

Material

de metal, de elastómero, de PTFE

Forma

circular

Aplicaciones

para aplicaciones hidráulicas, para eje rotativo, de líquidos

Fluido

de aceite, para gas

Otras características

dinámica, estática, de simple efecto, de doble efecto, radial, de alta temperatura, resistente a los productos químicos, autolubricante

Temperatura límite

Máx.: 250 °C
(482 °F)

Mín.: -50 °C
(-58 °F)

Presión límite

Máx.: 2,5 MPa

Mín.: 0 MPa

Descripción

Descripción general
El retén radial Type RR está diseñado como un cierre rotativo resistente a la presión. Presenta un diámetro exterior metálico para un mejor ajuste por prensa en el asiento y una anilla de sujeción adicional para la junta de PTFE. Es adecuado para medios de baja viscosidad y aplicaciones con gas si la superficie de contacto está mecanizada en consecuencia. El labio de sellado en PTFE y la carcasa metálica ofrecen una muy buena resistencia química. Las construcciones estándar usan PTFE (virgen o cargado), una carcasa de acero inoxidable (material 1.4571) y a veces un componente elástico de precarga. Otros materiales están disponibles a petición.

Rendimiento y ventajas
Son posibles altas velocidades periféricas y funcionamiento sin stick-slip incluso con lubricación deficiente gracias al labio de PTFE. El diseño está pensado para ejes giratorios en alojamientos sin presión o con diferenciales de presión de hasta 2,5 MPa.

Campos de aplicación

estático
dinámico
simple efecto
doble efecto
lineal
rotativo
oscilante

Uso principal
estanqueidad presurizada para ejes giratorios

Materiales (estándar)
elastómeros, metal, PTFE, PTFE con material de carga

Valores técnicos
PTFE con material de carga

Presión: hasta 2,5 MPa
Temperatura: -50°C a 250°C (según material)
Velocidad: depende del material y del diámetro

Notas
Los valores máximos de temperatura, velocidad y presión no son aplicables simultáneamente; los valores varían según el material y el medio.

Características / Especificaciones técnicas

Uso principal: estanqueidad presurizada para ejes giratorios
Características de diseño: diámetro exterior metálico para mejor ajuste por prensa; anilla de sujeción adicional para la junta de PTFE
Material del labio: PTFE (virgen o cargado)
Material de la carcasa: acero inoxidable (1.4571) típico
Componentes opcionales: elemento elástico de precarga en algunos diseños
Medios adecuados: líquidos de baja viscosidad y gases (con tratamiento de superficie apropiado)
Presión diferencial máxima: hasta 2,5 MPa
Rango de temperatura: -50°C a 250°C (según material)
Velocidad: depende del material y del diámetro
