Junta radial RF

rotativade elastómerode NBR

Descripción del producto

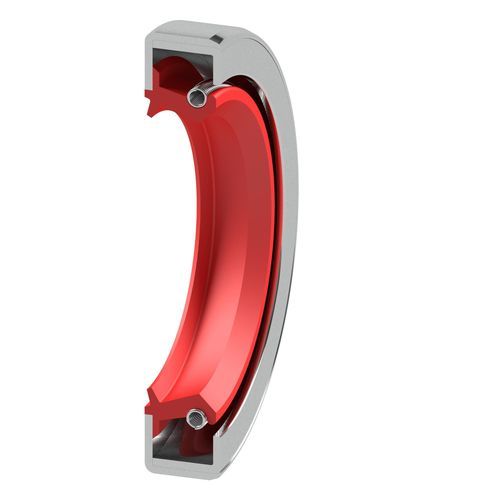

El reten radial de eje Type RF es un cierre rotativo conforme a la norma DIN 3760 (tipo de diseño CS). Cuenta con un diámetro exterior metálico y un inserto metálico adicional para asegurar un ajuste por presión reforzado en alojamientos exigentes. El elemento de sellado es un labio elastómero con un muelle de tensión insertado y un labio antipolvo adicional para aplicaciones con alto contenido de polvo externo. Es adecuado para aplicaciones rotativas sin presión y para medios de baja viscosidad o gases cuando se aplican tratamientos de superficie compatibles.

Ámbitos de aplicación

• estático
• dinámico
• simple efecto
• doble efecto
• movimiento lineal
• ejes giratorios
• ejes oscilantes

Uso principal
Sellado sin presión para ejes giratorios en alojamientos con variaciones de presión mínimas.

Materiales

• Elastómeros (estándar: NBR, FKM)
• Metal (anillo exterior, inserto)
• Otros materiales y compuestos disponibles bajo demanda

Valores técnicos (visión general)

• Elastómeros disponibles: NBR, FKM
• Presión máxima típica (NBR): hasta 0,05 MPa
• Rango de temperatura (NBR): -30 °C a +100 °C (dependiente del material)
• Presión máxima típica (FKM): hasta 0,05 MPa
• Rango de temperatura (FKM): -20 °C a +200 °C (dependiente del material)
• Velocidad superficial: depende del material y del diámetro del eje
• Nota: Los valores máximos de temperatura, velocidad y presión no son aplicables simultáneamente y dependen del material y del medio

Especificaciones técnicas

• Denominación: Retén radial de eje Type RF
• Norma / diseño: DIN 3760, tipo de diseño CS
• Construcción exterior: diámetro exterior metálico con inserto metálico adicional para ajuste por presión reforzado
• Elemento de sellado: labio(s) elastómero con muelle de tensión insertado
• Características adicionales: labio antipolvo para entornos con alto contenido de polvo externo
• Aplicaciones principales: ejes giratorios en alojamientos sin o con mínimas fluctuaciones de presión; apto para medios de baja viscosidad y gases si el tratamiento de superficie es adecuado
• Elastómeros estándar: NBR, FKM (otros materiales bajo petición)
• Presión máxima típica: hasta 0,05 MPa
• Rangos de temperatura (dependiente del material): NBR -30 °C a +100 °C; FKM -20 °C a +200 °C
• Velocidad: depende del material seleccionado y del diámetro del eje
