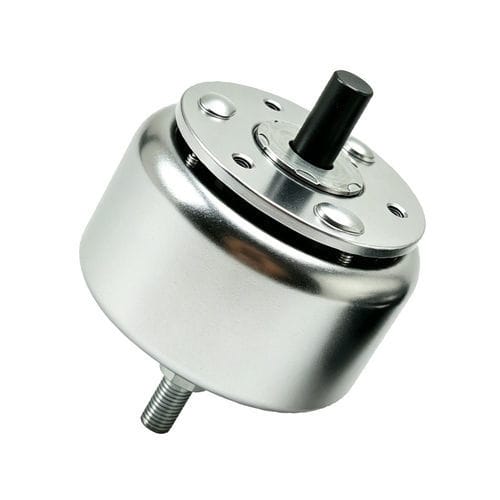

Electroimán rotativo WL700

de alta eficaciacompactode enclavamiento magnético

Descripción del producto
El solenoide rotativo compacto de alto par (WL700) es un actuador electromecánico que convierte la energía eléctrica en movimiento angular controlado. Entrega ángulos de rotación definidos (normalmente 25°–95°) con alta repetibilidad al transformar la fuerza magnética axial en par mediante mecanismos internos como cojinetes de bolas o marcos en espiral de plano inclinado. Usos industriales típicos: accionamiento angular binario para válvulas, mesas indexadoras, mecanismos de bloqueo y compuertas de automatización.

Características principales

• Alto par respecto a su tamaño, permitiendo fuerza rotativa potente en espacios reducidos.
• Ángulos de rotación predefinidos (comunes: 25°, 35°, 45°, 65°, 90°) con precisión y repetibilidad.
• Diseño interno con cojinetes o rodillos para minimizar la fricción y alargar la vida útil.
• Disponible en versiones con retorno por resorte o con bloqueo; rotación bidireccional bajo petición.
• Bajo consumo medio en operación pulsada; admite pulsos cortos de alto par.
• Respuesta rápida (típicamente 10–50 ms según carga).
• Múltiples opciones de tensión (DC 12V / 18V / 24V) y ciclos de trabajo seleccionables (intermitente a continuo).

Ficha técnica

• Brand: Weilong Technology
• Modelo: WL700
• Tensiones nominales: DC 12V, 18V o 24V
• Potencia nominal: 100–150 W
• Recorrido de rotación: 25°–90° (según modelo)
• Par de retención: ~0,17–0,72 N·m (según modelo)
• Recorrido axial: 1–3 mm o personalizable
• Tiempo de respuesta: < 30 ms (típico)
• Vida útil: ~500.000 ciclos (típico; superior en versiones con cojinetes)
• Material: carcasa de acero al carbono
• Longitud de cable: 200 mm (estándar)
• Montaje: tornillo (opciones brida / espárrago disponibles)
• Tolerancia dimensional: ±0,1 mm
• Clase de aislamiento: B
• Temperatura de operación: -10°C a 100°C (opciones disponibles)
• Ciclo de servicio: 1–100% según modelo y refrigeración
• Certificaciones: CE, RoHS, ISO9001
• Estanqueidad: ninguna de serie (opciones disponibles)
• Garantía: 1 año
• MOQ: 1000 uds (estándar)
• Capacidad de suministro: ejemplo 500 uds/semana
• Tiempo de entrega: típico 30 días

Aplicaciones

• Automoción: válvulas de corte de combustible, cerraduras de puertas, wastegates de turbo, válvulas de transmisión.
• Automatización industrial: desviadores, mesas indexadoras, dispositivos de sujeción/liberación, compuertas de clasificación.
• Dispositivos médicos: accionamiento de válvulas en diálisis, mecanismos de liberación de instrumentos.
• Aeroespacial: liberación de carga, control de flujo de aire, interruptores safe‑arm.
• Oficina y equipo de consumo: desviadores de ruta de papel, mecanismos de máquinas expendedoras, cerraduras inteligentes.
• Agricultura e hidráulica: platos dosificadores de semillas, accionamiento de válvulas.
• Robótica: accionamiento de pinzas, mecanismos compactos de cambio de herramienta.

Ventajas

• Alto par en un volumen reducido comparado con solenoides lineales o pequeños motores.
• Control sencillo (interruptor, relé o controlador básico) sin necesidad de encoders para muchas aplicaciones binarias.
• Actuación rápida y diseño robusto con pocas piezas móviles.
• Los tipos con retorno por resorte no requieren potencia para mantener la posición; las variantes con bloqueo mantienen la posición sin consumo continuo.
• Alternativa rentable a motores o actuadores neumáticos cuando se necesita giro limitado y alto par.

Desventajas

• Ángulo de carrera fijo; no apto para rotación continua o ajuste más allá del recorrido nominal.
• Operación binaria (dos estados) — no adecuado para aplicaciones que requieren posicionamiento continuo amplio.
• Riesgo de sobrecalentamiento en uso continuo inadecuado; se recomienda operación pulsada para picos de par.
• Posible clic audible en ciertos modos de operación.
• El perfil de par puede decaer hacia el final de la carrera.

Resolución de problemas — puntos clave

• No gira: comprobar tensión de alimentación, continuidad de la bobina, cableado y señales del controlador.
• Par insuficiente: verificar estabilidad de la tensión, ciclo de trabajo, refrigeración y que la carga no supere el par nominal.
• Ruido excesivo: inspeccionar montaje y alineación; usar DC para reducir vibraciones por AC.
• Sobrecalentamiento: respetar límites de ciclo, reducir tiempo de encendido, mejorar refrigeración o seleccionar modelo para servicio continuo.
• Activación lenta: comprobar alimentación, estado de la bobina, lubricación y resorte de retorno.
• Atasco/fallo mecánico: inspeccionar obstrucciones, desalineación del eje o contaminación.
• Bobina quemada/cortocircuito: comprobar sobretensiones, aislamiento; usar supresión (diodo/varistor) en bobinas DC.

Especificaciones técnicas

• Brand: Weilong Technology
• Modelo: WL700
• Tensiones nominales: DC 12V / 18V / 24V
• Potencia nominal: 100–150 W
• Ángulos disponibles: 25°, 35°, 45°, 65°, 90° (ángulos personalizados posibles)
• Par de retención: ~0,17–0,72 N·m (según modelo)
• Recorrido axial: 1–3 mm (personalizable)
• Tiempo de respuesta: < 30 ms (típico)
• Vida útil: ~500.000 ciclos (típico)
• Material: carcasa de acero al carbono
• Longitud del cable: 200 mm (estándar)
• Montaje: tornillo
• Tolerancia: ±0,1 mm
• Clase de aislamiento: B
• Temperatura de funcionamiento: -10°C a 100°C
• Ciclo de servicio: 1–100% según modelo
• Certificaciones: CE, RoHS, ISO9001
