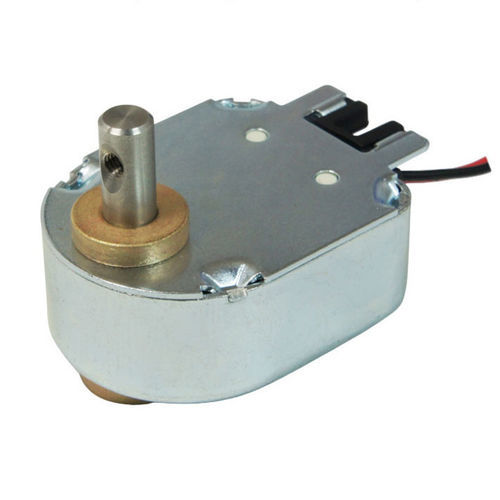

Electroimán de mantenimiento WL0616

rotativode autosujeciónen miniatura

Descripción
El solenoide rotativo bistable es un actuador electromagnético que gira entre dos posiciones estables. Solo requiere energía para cambiar de estado; una vez conmutado, el rotor queda bloqueado sin corriente continua, lo que reduce el consumo y la generación de calor — idóneo para sistemas alimentados por baterías y aplicaciones sensibles a la energía.

Funcionamiento
La bobina recibe un pulso o un pulso con inversión de polaridad para mover el rotor/armadura interna hasta un ángulo predefinido (opciones habituales: 20°, 25°, 30°, 45°, 60°, 90°). Un imán permanente o un cerrojo mecánico mantiene el rotor después del pulso. Los tiempos de conmutación típicos van de 10 a 50 ms, con variantes de alto rendimiento por debajo de 10 ms.

Principales características y beneficios

• Bajo consumo: se necesita solo un pulso corto para cambiar de estado; no hay corriente continua para mantener la posición.
• Menor calentamiento respecto a actuadores rotativos de corriente continua.
• Alta fiabilidad y larga vida útil (vida mecánica/eléctrica típica ≥1 000 000 ciclos).
• Respuesta rápida adecuada para aplicaciones de conmutación de alta velocidad.
• Tamaño compacto y estructura electromagnética simple con pocas piezas móviles.
• Funcionamiento silencioso y fuerza de retención estable en posición bloqueada.

Aplicaciones comunes

• Contadoras de billetes y clasificadoras de moneda (compuertas desviadoras, lengüetas).
• Máquinas expendedoras y dispensadores (mecanismos de liberación/bloqueo).
• Cerraduras inteligentes y sistemas de cierre de seguridad.
• Automatización industrial: mecanismos de conmutación, dispositivos de posicionamiento, efector final de robots.
• Dispositivos médicos: selectores de muestras, actuadores de válvulas, elementos de conmutación óptica.
• Máquinas de tickets, máquinas recreativas, módulos de cámara y equipos de conmutación de precisión.

Ventajas

• Ahorro de energía por operación por pulsos y bloqueo magnético/mecánico.
• Memoria de posición: mantiene el último estado sin energía.
• Baja disipación térmica debido a la breve excitación de la bobina.
• Alta velocidad de conmutación y tamaño reducido.
• Adecuado para sistemas alimentados por batería y dispositivos embebidos.

Limitaciones / Desventajas

• Rango de rotación limitado en comparación con motores rotativos continuos (solo ángulos fijos).
• Par continuo menor que el de motores o accionamientos con engranajes; no apto para rotación continua de alto par.
• Normalmente solo dos posiciones predeterminadas; no apto para control continuo multi-posiciones sin mecanismos adicionales.
• Requiere un circuito de control por pulsos capaz de suministrar la forma de pulso y la inversión de polaridad correctas.
• Desgaste mecánico posible en muelles o topes con vidas muy largas; el rendimiento depende de la estabilidad de la tensión y las condiciones de uso.

Resumen de la ficha técnica y notas de uso
Para el WL0616, los parámetros clave de selección son ángulo de rotación, par de salida, tensión de bobina y capacidad de pilotaje por pulsos. Considere el tiempo de respuesta, el ciclo de trabajo y las restricciones de montaje al integrar en contadoras, dispensadores, cerraduras o instrumentos médicos.

Especificaciones técnicas

• Modelo: WL0616
• Dimensiones del producto (típicas): 39 × 32 × 16 mm
• Ángulo de rotación (ejemplo): 20° (opciones: 20°, 25°, 30°, 45°, 60°, 90°)
• Par de arranque: ≥2 N·cm
• Tensión nominal de bobina (ejemplo): 24 V DC
• Potencia (pulso, ejemplo): 28,8 W
• Corriente (a 24 V ejemplo): 1,2 A
• Resistencia de bobina (ejemplo): 20 Ω
• Vida útil (mecánica/eléctrica): ≥1 000 000 ciclos (típico)
• Ciclo de trabajo típico (ejemplo): 0,03 s ON, 0,12 s OFF
• Tiempo de conmutación típico: 10–50 ms (variantes de alto rendimiento <10 ms)
• Rangos de par indicativos: pequeñas compuertas 0,05–0,2 Nm, medianas 0,2–0,5 Nm, desviadores más pesados hasta ~0,5–1,0 Nm
• Método de accionamiento: pilotaje por pulsos con inversión de polaridad o forma de pulso especificada; requiere electrónica de accionamiento adecuada
• Parámetros clave de selección: ángulo de rotación, par de salida, tiempo de respuesta, tensión de bobina, ciclo de servicio, dimensiones de montaje y condiciones ambientales
