Electroimán de mantenimiento WL0432

rotativode bloqueode clasificación

Resumen del producto

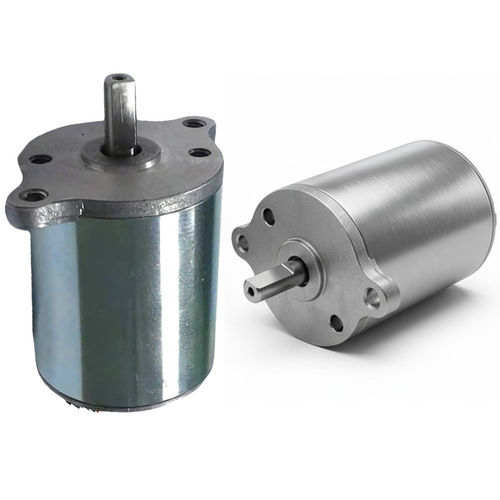

El solenoide rotativo WL0432 Weilong es un actuador electromecánico que convierte la señal eléctrica en un desplazamiento angular preciso (preajustado hasta 90°). Genera movimiento rotatorio controlado mediante el campo magnético de la bobina y un mecanismo de retorno (muelle o inversión de polaridad) para un posicionamiento fiable en entornos industriales.

Características clave

• Salida angular compacta con respuesta rápida, adecuada para automatización y sistemas de bloqueo.
• Torsión estable y alta repetibilidad para indexado y posicionamiento preciso.
• Opciones de tensión múltiples (DC 12V / 18V / 24V) y variantes de potencia/torque.
• Configuraciones estándar con muelle de retorno automático y opciones de eje/montaje configurables.
• Construcción simple y reparable que proporciona larga vida útil y bajo mantenimiento.

Estructura y funcionamiento
El WL0432 incluye una bobina, estator, rotor (armadura), eje y muelle de retorno. Al energizar la bobina se genera un campo magnético que rota el rotor hasta el ángulo predeterminado (comúnmente 25°, 45°, 60° o 90°). Hay variantes AC o DC y diferentes opciones de montaje/ eje según los requisitos de la aplicación.

Aplicaciones
Adecuado para automatización industrial (clasificación, indexado, posicionamiento de piezas), dispositivos de bloqueo y seguridad, actuadores HVAC, equipos de oficina (impresoras/fotocopiadoras), subsistemas automotrices, puertas electrónicas y ciertos equipos médicos que requieran movimiento angular compacto y repetible.

Ventajas y desventajas

• Ventajas: movimiento angular preciso y repetible sin mecanismos complejos, tamaño reducido, actuación rápida y bajo mantenimiento.
• Desventajas: limitado a ángulos preestablecidos (típicamente hasta 90°), par limitado para cargas muy pesadas, posible calentamiento en uso continuo y puede requerir muelles de retorno o electrónica de control.

Resolución de problemas (puntos clave)

• No gira: verificar alimentación, tensión nominal, resistencia de la bobina y conexiones.
• Giro débil/incompleto: comprobar tensión/corriente, reducir carga mecánica e inspeccionar por contaminación o desgaste.
• Respuesta lenta: confirmar estabilidad de la alimentación, ciclo de trabajo, refrigeración y electrónica de control adecuada.
• Sobrecalentamiento: comprobar cumplimiento del ciclo de trabajo, tensión correcta y disipación de calor.
• No vuelve a neutro: inspeccionar/reemplazar el muelle de retorno, retirar obstrucciones y verificar alineación.
• Ruido/vibraciones: revisar fijaciones, alineación del eje y desgaste interno.

Ficha técnica (datos clave)
Brand: Weilong
Model Number: WL0432
Rated Voltage (V): DC 12V, 18V or 24V
Rated Power (W): 40–80 W
Work Mode: Rotation (preset angle)
Holding Force: approx. 150–300 GF
Rotating Angle: 25°, 45°, 60° or 90°
Working Duty: typical 25% (range 1–100% available)
Service Life: ~500,000 cycles
Certifications: CE, RoHS, ISO9001
Material: Carbon steel housing
Lead Wire Length: 200 mm
Mounting: screw
Dimensional Tolerance: +/- 0.1 mm
Ingress Protection: none (standard)
Insulation Class: B
Dielectric (Hi-Pot): AC 600V 50/60Hz 2s
Operating Temperature: -10°C to 100°C
Warranty: 1 year
MOQ: 1000 pcs; Supply: 5000 pcs/week; Delivery: 30 days (Shenzhen)

Especificaciones técnicas

• Brand: Weilong
• Model: WL0432
• Rated Voltage: DC 12V / 18V / 24V
• Rated Power: 40–80 W
• Work Mode: Rotary (preset angle)
• Holding Force: ~150–300 GF
• Available Angles: 25°, 45°, 60°, 90°
• Working Duty: typical 25% (spec range 1–100%)
• Service Life: ≈500,000 cycles
• Certifications: CE, RoHS, ISO9001
• Housing: Carbon steel
• Lead Wire: 200 mm
• Mounting: screw
• Tolerance: +/- 0.1 mm
• IP Rating: none (standard)
• Insulation Class: B
• Hi-Pot: AC 600V 50/60Hz 2s
• Operating Temp: -10°C to 100°C
• Warranty: 1 year
